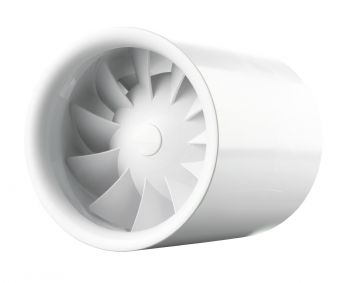

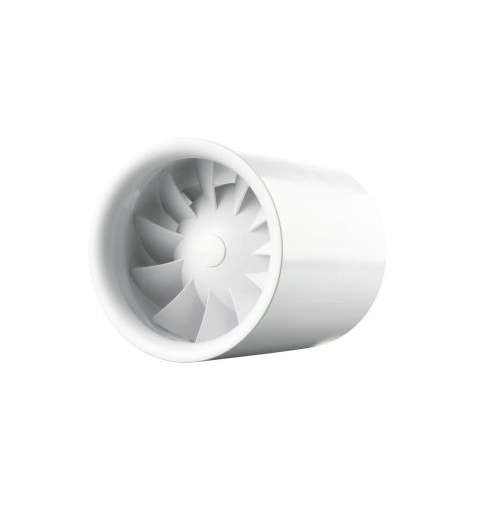

Витяжний вентилятор Вентс Квайтлайн 150 ТДуо

Вентилятор витяжний канальний Вентс Квайтлайн 150 Дуо двошвидкісний поставляється з однофазним двошвидкісним двигуном.

З таймером.

Вентилятор призначений для використання в системі припливної або витяжної вентиляції. Є канальним, тобто вбудовується безпосередньо в мережу повітропроводів або пластикових каналів. Ця серія вентиляторів має знижений рівень шуму з низьким рівнем енергоспоживання, що дозволяє монтувати їх безпосередньо в обслуговуваних вентиляцією приміщеннях.

Конструктивні особливості

Завдяки власній розробці компанії "Вентс" вдалося значно понизити рівень шуму. Аеродинамічних показників вдалося досягти за рахунок розумного поєднання форми крильчатки і швидкості обертання двигуна вентилятора. Крильчатка у вентиляторі посаджена на вал електродвигуна.

Корпус вентилятора і крильчатка виготовлені з високоякісного пластика, стійкого до дії ультрафіолету. У вентиляторі Вентс 150 Квайтлайн Дуо використовується однофазний двигун в двошвидкісному виконанні. Для захисту від перегрівання двигуна використовується вбудований захист.

Розміри

Діаграма продуктивності та тиску

Схема підключення вентилятора до мережі

Управління

Для управління роботою вентилятора використовують вимикач, який може забезпечити роботу вентилятора за приведеною схемою підключення.


Наприклад, перемикач Вентс П2-10 (перемикачі купуються окремо).

Як встановити вентилятор

• Осьовий канальний вентилятор під'єднується до повітропроводу діаметром 150 мм. Якщо діаметр повітропроводу менше або більше використайте перехід або з'єднувач. При монтажі з гнучкими повітропроводами вентилятор кріпиться за допомогою хомутів.
• Вентилятор можна встановлювати в горизонтальному або вертикальному положенні. При вертикальної установки необхідно передбачити захист від попадання конденсату або опадів.
• Вентилятор призначений тільки для монтажу усередині приміщень, зовнішній монтаж не допускається.

Приклади монтажу
