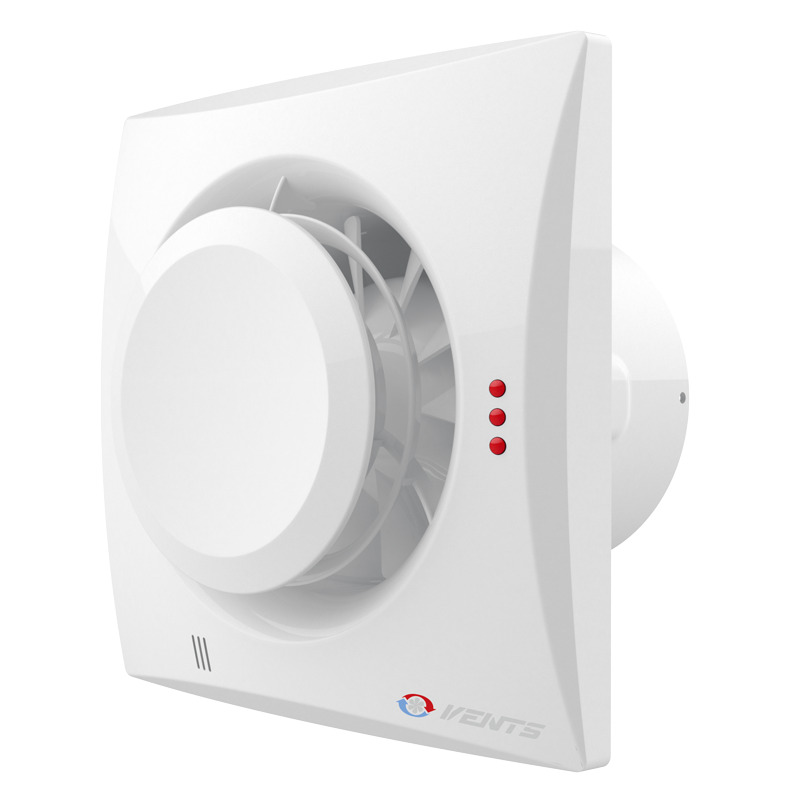

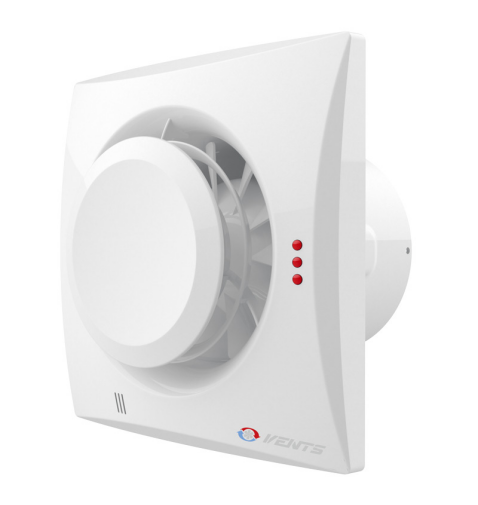

Витяжний вентилятор Вентс Квайт-Диск 150 Т

Вентилятор витяжка Вентс Квайт-Диск 150 Т з таймером використовується для вентиляції туалету, ванни або кухні. Встановлюється безпосередньо у витяжну шахту або за допомогою невеликого по довжині повітропроводу. Максимальна продуктивність вентилятора до 315 м3/год, патрубок діаметром 150 мм.

Ця модель обладнана двошвидкісним двигуном. Користувач може обрати один з трьох алгоритмів роботи вентиляції, по якому вентилятор буде працювати. Час затримки відключення або перемикання продуктивності можна встановити у діапазоні від 2 до 30 хвилин.

Додатково вентилятор обладнаний таймером затримки увімкнення. Після того, як спрацював вмикач, вентиляція вмикається не одразу, а із затримкою по часу. Час затримки виставляється від 0 до 2 хвилини. Ця функція потрібна для випадків короткочасного відвідування приміщення. Якщо час затримки увімкнення не вийшов, то вентиляція у такому випадку не вмикається.

Розміри

Особливості

Безшумний вентилятор серії Квайт-диск — це вентилятор витяжний серії Квайт в інноваційному дизайні. Змінений зовнішній вигляд зі збереженням усіх технічних характеристик. Низький рівень шуму і споживання є основною перевагою для користувача.

Корпус виготовлений з пластику, стійкого до ушкоджень і дії часу. У патрубку викиду використовуються випрямлячі потоку для зниження турбулентності повітря, збереження натиску і зменшення рівня шуму.

Вентилятор обладнаний зворотним клапаном у вигляді плівки на патрубку для відвертання утворення зворотної тяги, коли вентилятор не працює.

Властивості

• низький рівень шуму
• зворотний клапан
• двигун на підшипниках
• споживання всього 19 Вт в годину
• може працювати постійно або включатися при необхідності
• клас захисту IP 45
• гарантія 5 років

Як включати

Вентилятор може включатися:

• за допомогою стандартного клавішного вмикача
• спільно з освітленням

Схема підключення для вентилятора від окремого вмикача

Схема підключення вмикання вентиляції разом з освітленням

Принцип роботи вентилятора з таймером

На корпусі вентилятора під лицьовою решіткою розміщений DIP-перемикач. З його допомогою можна вибрати один з трьох режимів роботи вашої вентиляції. Вибір необхідного алгоритму здійснюється шляхом встановлення перемикача у певне положення. За замовчуванням обраний режим 1.

Режим 1.

Вентилятор не працює. При спрацьовуванні вмикача починається відлік часу затримки включення, після чого вентилятор починає працювати на мінімальній швидкості. Після спрацьовування вимикача, вентиляція продовжить працювати ще час по таймеру затримки відключення та вимкнеться.

Режим 2.

Вентилятор не працює. При спрацьовуванні вмикача починається відлік часу затримки включення, після чого вентилятор починає працювати на максимальній швидкості. Після спрацьовування вимикача, вентиляція продовжить працювати ще час по таймеру затримки відключення та вимкнеться.

Режим 3.

Вентилятор постійно працює на мінімальній швидкості. При спрацьовуванні вмикача починається відлік часу затримки перемикання на другу швидкість, після чого вентилятор починає працювати на максимальній швидкості. Після спрацьовування вимикача, вентиляція продовжить працювати ще час по таймеру затримки відключення та перемикнеться на першу швидкість.

Монтаж

Витяжка для ванної або туалету встановлюється у витяжну шахту безпосередньо або за допомогою невеликого повітропроводу. При монтажі через повітропровід рівень шуму трохи збільшується, а продуктивність вентиляції зменшується.

При установці безпосередньо в шахту необхідно переконатися, що від патрубка вентилятора до стінки шахти досить простору для нормальної його роботи. Це впливає на рівень шуму і продуктивність.

Усі місця з'єднання вентилятора з повітропроводом необхідно герметизувати за допомогою хомута і герметика.

Гарантія

Гарантія на виріб складає 5 років(60 місяців) за умови дотримання правил транспортування, зберігання, монтажу та експлуатації.
