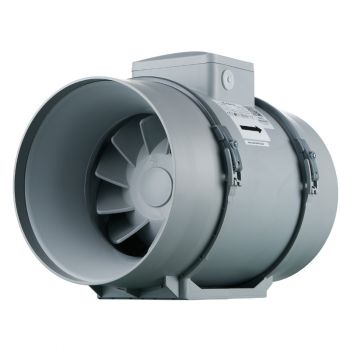

Канальний вентилятор Вентс ТТ ПРО 315 Т

Канальний вентилятор Вентс ТТ ПРО 315 Т з таймером призначений для вентиляційних систем круглого перерізу. Максимальна продуктивність вентилятора 2050 м3/год. Вентилятор об'єднують в собі широкі можливості і високі характеристики осьових і відцентрових вентиляторів. Ця модель обладнана таймером затримки виключення. Час можено виставити від 2 до 30 хвилин.

У моделях цієї серії застосовуються однофазні високоефективні двошвидкісні мотори з низьким енергоспоживанням. Корпус вентилятора виготовлений з поліпропілену зниженої горючості.


Використовується в припливно-витяжних системах вентиляція, яка вимагає високого тиску, потужного повітряного потоку і низького рівня шуму. Сумісні з повітроводами діаметром 315 мм або з повітроводами інших розмірів через перехідник.

Вентилятори є відмінним вибором для установки у витяжні або припливні системи вентиляції приміщень з підвищеною вологістю(санвузли, кухні), а так само для вентиляції квартир, котеджів, магазинів, кафе, кінотеатрів і так далі. Широкий модельний ряд і великий вибір опцій дозволяє підібрати вентилятор канальний, що відповідає вашим вимогам.

Габаритні розміри

Діаграма аеродинамічних характеристик

Конструкція

Корпус вентилятора виготовляється з поліпропілену зниженої горючості. Блок двигуна з крильчаткою і клемною коробкою кріпиться до корпусу вентилятора за допомогою спеціальних хомутів на клямках, розроблених таким чином, що його демонтаж можна легко зробити без спеціальних навичок і інструментів. Така конструкція спрощує обслуговування вентилятора.

Особливості конструкції серії ТТ ПРО

Вхідний патрубок оснащений колектором для плавного входу повітря у вентилятор. Завдяки конічній формі крильчатки і спеціально спрофільованими лопатями, кругова швидкість повітряного потоку збільшується, забезпечуючи більш високий тиск і продуктивність в порівнянні із звичайними осьовими вентиляторами.

Дифузор, спеціально спроектована крильчатка і випрямляючий апарат на виході корпусу вентилятора, розподіляють повітряний потік таким чином, що забезпечується оптимальне поєднання характеристик - висока продуктивність і збільшений тиск при низькому рівні шуму.

Двигун

Однофазний двигун на підшипниках кочення має дві швидкості. Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками. Клас захисту двигуна - IPX4.

Вбудований таймер затримки

Вентилятор починає роботу при поданні напруги на вхідну клему LT зовнішнім вимикачем(наприклад, включення освітлення в приміщенні). Після зняття напруги вентилятор продовжує роботу впродовж часу, заданого таймером(від 2 до 30 хвилин). Для регулювання часу затримки відключення вентилятора поверніть ручку потенціометра Тонни по годинній стрілці для збільшення і проти годинникової стрілки для зменшення часу затримки відповідно.

Монтаж

Вентилятори можуть встановлюватися на початку, в середині та кінці системи повітроводів. Допускається монтаж під будь-яким кутом відносно осі вентилятора. У одній системі можлива установка декількох вентиляторів паралельно(для збільшення продуктивності) або послідовно(для збільшення робочого тиску).

Корпус вентилятора оснащений плоскою монтажною пластиною, за допомогою якої вентилятор кріпиться до стіни. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній колодці. Для зручності монтажу і підключення монтажна коробка встановлюється у будь-якому положенні.

Якщо вентилятор використовується у складі витяжної системи, рекомендується додатково встановлювати зворотний клапан КОМ 315 в каналі перед вентилятором для відвертання зворотної тяги при вимкненому вентиляторі. Якщо вентилятор використовуватиметься у складі припливної системи вентиляції, необхідно додатково окрім зворотного клапана, встановити фільтр(касетного типу ФБ або кишенькового типу ФБК 315). Також для підігріву припливного повітря в холодній період року необхідно між фільтром і вентилятором встановлювати нагрівач. Нагрівач може бути з електричним підігріванням(серія НК 315) або з водяним підігріванням(серія НКВ 315).

Для зменшення аеродинамічного шуму, що передається вентилятором по мережі повітроводів, рекомендується після вентилятора встановлювати шумоглушник такого ж перерізу (серія шумоглушників СР 315).
