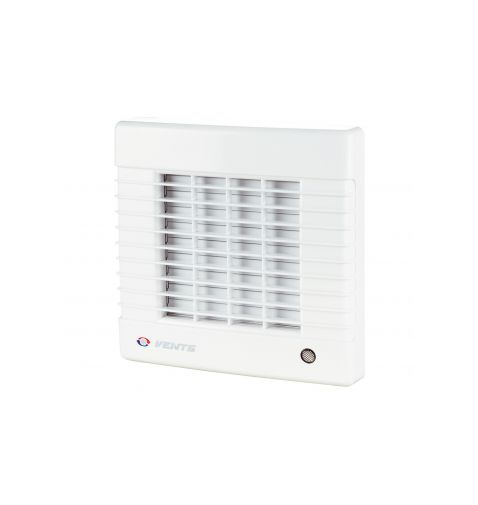

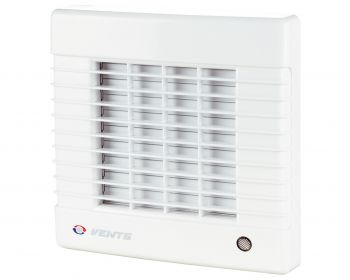

Витяжний вентилятор Вентс 100 МА Л

Витяжний вентилятор Вентс 100 МА Л на підшипниках для ванної, кухні або туалету призначений для встановлення в стіну або стелю. Особливістю цього вентилятора є те, що при включенні вентилятора жалюзі на лицьових гратах відкриваються, при виключенні вентилятора жалюзі плавно закриваються. Таким чином, перекривається вентиляційний канал при непрацюючому вентиляторі, що запобігає попаданню повітря з вентиляційної шахти всередину обслуговуваного приміщення.

 В цій моделі використовується двигун на підшипниках, що збільшує термін служби вентилятора до 40 000 годин.

Креслення і розміри

Схема підключення

Схема підключення вентилятора без вбудованого вимикача до мережі

Застосування

• Постійна або періодична витяжна вентиляція санвузлів, душових, кухонь і інших побутових приміщень.
• Для монтажу у вентиляційні шахти або з'єднання з повітропроводами.
• Переміщення малої і середньої величини потоку повітря на невеликі відстані при малому опорі вентиляційної системи.
• Для монтажу з повітропроводами 100 мм.

Конструкція

• Сучасний дизайн і естетичний зовнішній вигляд.
• Корпус і крильчатка виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
• Конструкція крильчатки дозволяє підвищити ефективність вентилятора і термін служби двигуна.
• Вентилятор обладнаний пристроєм, який забезпечує плавне відкривання і закривання автоматичних жалюзів, запобігаючих зворотній тязі.
• Клас захисту IP 24.

Двигун

• Надійний двигун з низьким енергоспоживанням.
• Призначений для безперервної роботи і не вимагає обслуговування.
• Обладнаний захистом від перегрівання.

Управління

Ручне:

• Вентилятор управляється за допомогою кімнатного вимикача освітлення. Вимикач в постачання не входить.
• Вентилятор управляється за допомогою вбудованого шнуркового вимикача "B". При стельовому монтажі вентилятора опція не використовується.
• Регулювання швидкості може здійснюватися за допомогою регулятора РС-1-400 (див. Електричне приладдя). Вентилятори можуть підключатися відразу по декілька одиниць до одного регулюючого пристрою.

Автоматичне:

• За допомогою електронного блоку управління БУ- 1-60 (див. Електричне приладдя). Блок управління поставляється окремо.
• За допомогою таймера "Т" (вбудований регульований таймер затримки виключення дозволяє вентилятору працювати в течії від 2 до 30 хв. після зупинки його вимикачем).
• За допомогою датчика вологості і таймера "ТН" (якщо вологість в приміщенні перевищить встановлене на датчику значення 60-90%, то вентилятор автоматично включиться і продовжить роботу до тих пір, поки вологість не прийде в норму; далі вентилятор відпрацьовує час, встановлений на таймері і вимикається).
• За допомогою датчика руху і таймера "ТР" (якщо датчик виявить рух в зоні своєї дії, то вентилятор автоматично включиться і продовжить роботу по таймеру від 2 до 30 хв). Дальність виявлення до 4 метрів, (кут виявлення макс. 100°).

Монтаж

• Вентилятор витяжний встановлюється безпосередньо в отвір вентиляційної шахти.
• При видаленому розміщенні вентиляційної шахти можливе використання гнучких повітропроводів. Приєднання повітропроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
• Кріпиться до стіни за допомогою шурупів.
• Може використовуватися для стельового монтажу.
• Укорочений патрубок завдовжки 60 мм.

Приклад монтажу
