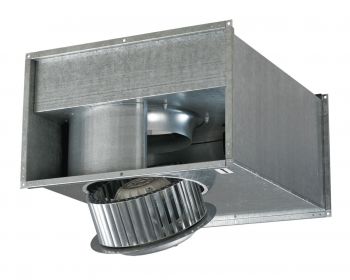

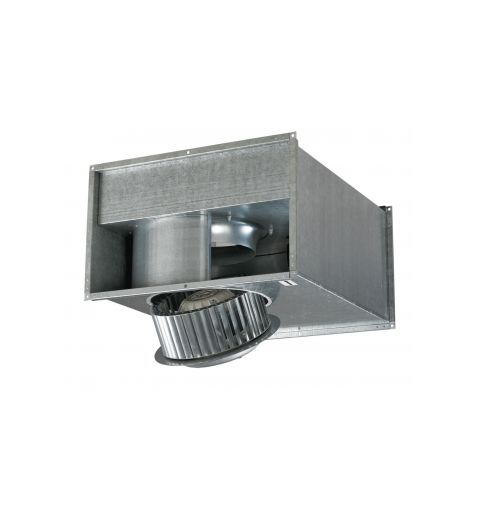

Канальний вентилятор прямокутний Вентс ВКПФ 6Д 900х500

Витяжний вентилятор для прямокутних каналів Вентс ВКПФ 6Д 900х500 призначений для використання в системах припливної або витяжної вентиляції для переміщення повітря з температурою в діапазоні від від - 20°С до +55°. Вентилятор використовується в канальній вентиляції з перерізом 900х500 мм. У цій моделі вентилятора використовується трифазний двигун. При необхідності можливе регулювання продуктивності вентилятора, для цього необхідно використати частотний регулятор або ступінчастий трансформатор(замовляється окремо).

Габаритні розміри

Діаграма

Конструкція

Корпус вентилятора Вентс ВКПФ 6Д 900х500 виготовлений із оцинкованої сталі.

Двигун

Використовуються 4-х і 6-ти полюсні асинхронні двигуни із зовнішнім ротором і робочим колесом з оцинкованої сталі з вперед загнутими лопатками. Вентилятори з таким виконанням турбіни відрізняються високою продуктивністю і порівняно великим перепадом тиску.

Для здійснення теплового захисту від перегрівання в обмотку двигуна вбудовані термоконтакти з виведеними клемами для підключення зовнішніх облаштувань захисту. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.

Регулювання швидкості

Регулювання швидкості вентилятора може здійснюватися:

• за допомогою автотрансформаторного пристрою
• за допомогою частотного регулятора.

До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Регулювання ступінчасте

Трифазний регулятор швидкості Вентс серії РСА5Д-8-М* використовується для ступінчастої зміни продуктивності систем вентиляції на базі вентилятора. Регулятор має п'ять швидкостей з вихідною напругою 90В - 150В - 200В - 280В - 400В.

*Регулятор купується окремо.

Монтаж

Канальний вентилятор прямокутний монтується через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.

Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрям потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Подання живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії і технічного обслуговування у вентиляторі передбачена технологічна кришка на корпусі.

Приклад монтажу
