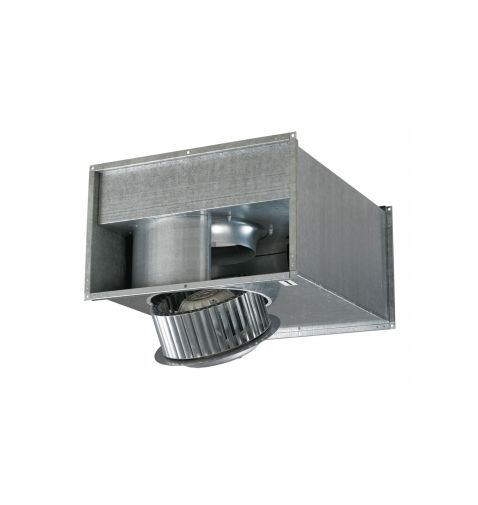

Канальний вентилятор прямокутний Вентс ВКПФ 4Д 800х500
В наявності
| Спосіб доставки | Термін | Вартість | |
|---|---|---|---|
|
Нова Пошта
У відділення та кур’єром
|
1-5 днів | За тарифими перевізника |
|
Самовивіз
З пунктів видачі
|
1 день | Безкоштовно |
Гарантія на електричні комплектуючі та двигуни — від 90 днів за умови надання документа, що підтверджує покупку даного товару.
Гарантія на інші запчастини — 14 днів.
| Виробник | Vents |
| Бренд | Vents |
| Країна виробник | Україна |
| Споживана потужність, Вт | 5850 |
| Споживаний струм, А | 9,35 |
| Напруга живлення, В | 400 |
| Частота електроживлення, Гц | 50 |
| Частота обертання, об/хв | 1140 |
| Витрата повітря, м3/год | 8120 |
| Рівень звукового тиску, дБА | 67 |
| Маса, кг | 74 |
| Захист, IP | IPX4 |
| Температура переміщуваного повітря | -25...+40 |
| Стан | Новий |
| Гарантійний термін, міс | 24 |
Прямокутний канальний вентилятор Вентс ВКПФ 4Д 800х500 призначений для використання у складі припливної або витяжної системи вентиляції. Під'єднується до інших елементів вентиляції перерізом 800х500 мм. Вентилятор обладнаний трифазним двигуном, регулювання продуктивності вентилятора може здійснюватися використанням частотного регулятора або ступінчастого трансформатора(у комплект постачання не входить, замовляється окремо).
Габаритні розміри
| Розміри | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 800 | 820 | 840 | 500 | 520 | 540 | 580 | 820 |
Діаграма

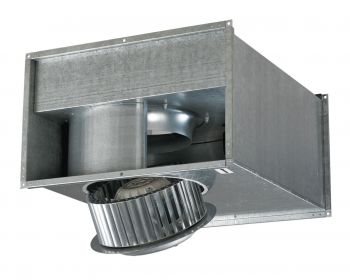

Конструкція
Корпус вентилятора Вентс ВКПФ 4Д 800х500 виготовлений із оцинкованої сталі.
Двигун
Використовуються 4-х і 6-ти полюсні асинхронні двигуни із зовнішнім ротором і робочим колесом з оцинкованої сталі з вперед загнутими лопатками. Вентилятори з таким виконанням турбіни відрізняються високою продуктивністю і порівняно великим перепадом тиску.
Для здійснення теплового захисту від перегрівання в обмотку двигуна вбудовані термоконтакти з виведеними клемами для підключення зовнішніх облаштувань захисту. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Регулювання швидкості вентилятора може здійснюватися:
- за допомогою автотрансформаторного пристрою
- за допомогою частотного регулятора.
До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Регулювання ступінчасте
Трифазний регулятор швидкості Вентс серії РСА5Д-12-М використовується для ступінчастої зміни продуктивності систем вентиляції на базі вентилятора. Регулятор має п'ять швидкостей з вихідною напругою 90В - 150В - 200В - 280В - 400В.
*Регулятор купується окремо.
Монтаж
Канальний вентилятор прямокутний монтується через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.
Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрям потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Подання живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії і технічного обслуговування у вентиляторі передбачена технологічна кришка на корпусі.
Приклад монтажу
