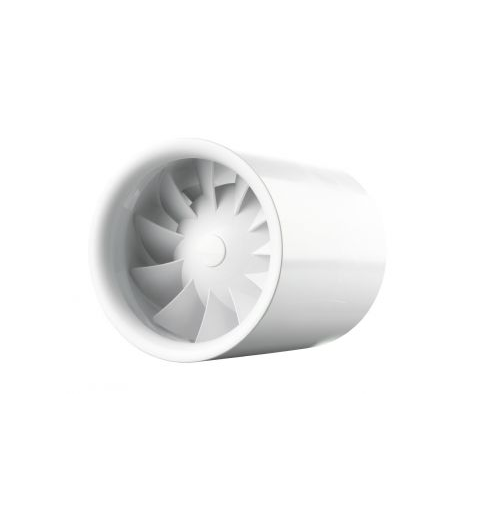

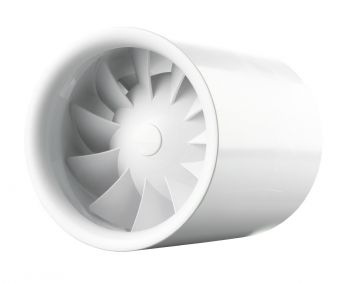

Витяжний вентилятор Вентс Квайтлай 125 Т ДУО

Вентилятор витяжний канальний з таймером Вентс 125 Квайтлайн Т Дуо призначений для використання в системі припливної або монтажу у витяжку ванни, туалету або кухні квартири. Вентилятор є канальним, тобто вбудовується безпосередньо в мережу повітропроводів або пластикових каналів. Ця серія вентиляторів має знижений рівень шуму з низьким рівнем енергоспоживання, що дозволяє монтувати їх безпосередньо в обслуговуваних вентиляцією приміщеннях.

Ця модель обладнана двошвидкісним однофазним електродвигуном і регульованим таймером для ефективнішої вентиляції. Вентилятор може працювати в чотирьох режимах, детальніше в розділі Управління.

Конструктивні особливості

Завдяки власній розробці компанії "Вентс" вдалося значно понизити рівень шуму. Аеродинамічних показників вдалося досягти за рахунок розумного поєднання форми крильчатки і швидкості обертання двигуна вентилятора. Крильчатка у вентиляторі посаджена на вал електродвигуна.

Корпус вентилятора і крильчатка виготовлені з високоякісного пластика, стійкого до дії ультрафіолету. У вентиляторі використовується однофазний двигун в двошвидкісному виконанні. Для захисту від перегрівання двигуна використовується вбудований захист.

Розміри

Схема підключення вентилятора до мережі

Управління

Вентилятор може працювати в 4 режимах. Кожен режим вибирається на DIP-перемикачі на корпусі вентилятора.

Одиншвидкісний режим №1

За умовчанням вентилятор не працює. При спрацьовуванні вимикача, вентилятор починає працювати на максимальній швидкості. Після переривання ланцюга вимикачем продовжує працювати ще час, який виставлений на таймері(від 2 до 30 хвилин) і вимикається.

Одиншвидкісний режим №2

За умовчанням вентилятор не працює. При спрацьовуванні вимикача, вентилятор починає працювати на мінімальній швидкості. Після переривання ланцюга вимикачем продовжує працювати ще час, який виставлений на таймері(від 2 до 30 хвилин) і вимикається.

Двошвидкісний режим №3

Вентилятор працює на мінімальній швидкості. При поданні живлення від вимикача вентилятор перемикається на максимальну швидкість. Після припинення подання напруги від вимикача, вентилятор продовжить працювати ще час по таймеру і перемкнеться на мінімальну швидкість.

Двошвидкісний інтервальний режим №4

Вентилятор працює на мінімальній швидкості. На максимальну швидкість перемикається через певний проміжок часу, який можна встановити від 1 години до 15 годин. У такому режимі працює від 2 до 30 хвилин по таймеру, після чого повертається на першу швидкість. При поданні живлення від зовнішнього вимикача, вентилятор включається на максимальну швидкість. При виключенні вмикача продовжить роботу по таймеру(від 2 до 30 мін) і перейде на першу швидкість.

Як встановити вентилятор

• Вентилятор витяжний канальний під'єднується до повітропроводу діаметром 125 мм. Якщо діаметр повітропроводу менше або більше використайте перехід або з'єднувач. При монтажі з гнучкими повітропроводами вентилятор кріпиться за допомогою хомутів до стіни або стелі.
• Осьовий канальний вентилятор можна встановлювати в горизонтальному або вертикальному положенні. При вертикальної установки необхідно передбачити захист від попадання конденсату або опадів.
• Вентилятор призначений тільки для монтажу усередині приміщень, зовнішній монтаж не допускається.
