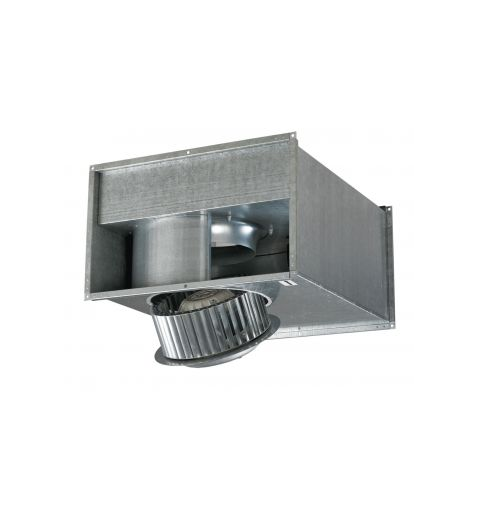

Канальний вентилятор прямокутний Вентс ВКПФ 4Д 500х250

Витяжний вентилятор для прямокутних каналів Вентс ВКПФ 4Д 500х250 є відцентровим вентилятором і застосовується для використання у складі припливної або витяжної системи вентиляції. Максимальна продуктивність цієї моделі складає 1850 м3/год. У цій моделі використовується трифазний двигун, регулювання продуктивності вентилятора може здійснюватися використанням частотного регулятора або ступінчастого трансформатора(у комплект постачання не входить, купуються окремо).

Габаритні розміри

Діаграма

Конструкція

Корпус вентилятора Вентс ВКПФ 4Д 500х250 виготовлений із оцинкованої сталі.

Двигун

Використовуються 4-х і 6-ти полюсні асинхронні двигуни із зовнішнім ротором і робочим колесом з оцинкованої сталі з вперед загнутими лопатками. Вентилятори з таким виконанням турбіни відрізняються високою продуктивністю і порівняно великим перепадом тиску.

Для здійснення теплового захисту від перегрівання в обмотку двигуна вбудовані термоконтакти з виведеними клемами для підключення зовнішніх облаштувань захисту. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.

Регулювання швидкості

Регулювання швидкості вентилятора може здійснюватися:

• за допомогою автотрансформаторного пристрою
• за допомогою частотного регулятора.

До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Регулювання ступінчасте

Трифазний регулятор швидкості Вентс серії РСА5Д-1,5-Т використовується для ступінчастої зміни продуктивності систем вентиляції на базі вентилятора. Регулятор має п'ять швидкостей з вихідною напругою 90В - 150В - 200В - 280В - 400В.

*Регулятор купується окремо.

Плавне регулювання частотним перетворювачем

Частотний регулятор Вентс серії ВФЕД-200-ТА застосовується для зміни продуктивності вентиляторів, обладнаних трифазними двигунами. З його допомогою можна живити трифазний вентилятор від "побутової" мережі напругою 220 В.

*Регулятор купується окремо.

Монтаж

Канальний вентилятор прямокутний монтується через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.

Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрям потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Подання живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії і технічного обслуговування у вентиляторі передбачена технологічна кришка на корпусі.
