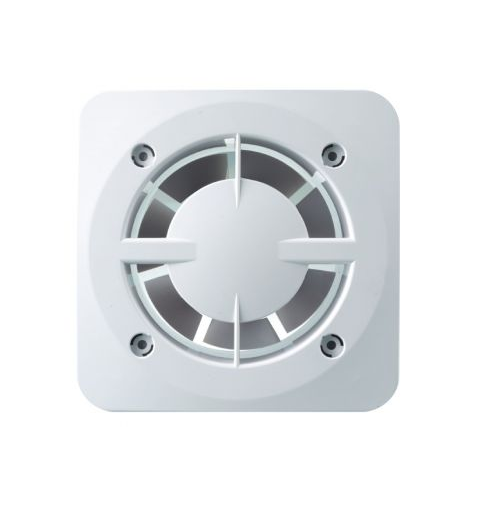

Витяжний вентилятор Вентс 150 Бейс

Витяжний вентилятор Вентс 150 Бейс є елементом механічної системи побутової вентиляції та призначений для ефективного видалення відпрацьованого повітря з приміщень. Ця модель спеціально розроблена як базовий блок для спільного використання з декоративними лицьовими панелями Вентс різного кольору, матеріалу та форми.

Вентилятор забезпечує продуктивність до 280 м³/год при мінімальному рівні шуму 34 дБ(А) та низькому енергоспоживанні 23 Вт. Конструкція передбачає універсальні варіанти монтажу: безпосередньо у вентиляційні шахти або з'єднання з повітроводами діаметром 150 мм, а також допускає стельовий монтаж.

Основними сферами застосування є санвузли, ванні кімнати, кухні та інші побутові приміщення, де необхідна постійна або періодична витяжка повітря.

Габаритні розміри

Схема підключення

Схема підключення вентилятора до мережі

Застосування

Вентилятор витяжний використовується для організації ефективної витяжної вентиляції у житлових та побутових приміщеннях, які потребують видалення вологого або забрудненого повітря, таких як туалети, ванні кімнати, душові, кухні, комори тощо.

Він встановлюється в існуючу витяжну систему будівель безпосередньо в отвори вентиляційних шахт відповідного діаметра або підключається до них через невеликий по довжині круглий повітровод. Модель оптимально підходить для переміщення малих та середніх об'ємів повітря на короткі відстані або в системах з низьким аеродинамічним опором.

Конструкція

Корпус вентилятора та крильчатка виготовлені з високоякісного, міцного та довговічного АБС-пластику. Цей матеріал забезпечує стійкість до механічних впливів, перепадів температур, а також є стійким до дії ультрафіолетового випромінювання, що гарантує збереження кольору та зовнішнього вигляду протягом тривалого терміну експлуатації.

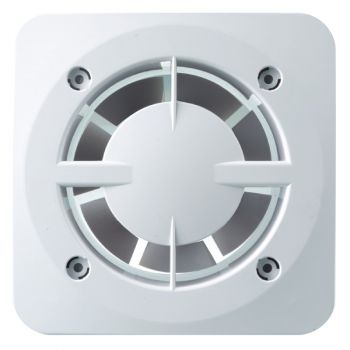

Модель "Бейс" функціонує як основа, на яку встановлюється декоративна лицьова панель з серії Вентс (панель купується окремо). Видалення повітря з приміщення відбувається не через центральний отвір, а через щілину по периметру між корпусом вентилятора та встановленою декоративною панеллю.

Панелі мають габаритний розмір 180х180 мм

Така конструкція забезпечує прихований повітрозабір, що сприяє більш естетичному вигляду вентиляційного отвору. Форма лопатей крильчатки оптимізована з використанням сучасних аеродинамічних розрахунків для досягнення максимальної продуктивності при мінімальному рівні генерації шуму.

Електричні компоненти вентилятора мають ступінь захисту IP24, що забезпечує їхню стійкість до потрапляння бризок води та робить вентилятор безпечним для використання у приміщеннях з підвищеною вологістю, наприклад, у ванних кімнатах.

Двигун

Вентилятор оснащений надійним асинхронним двигуном, спроектованим для тривалої та безперервної експлуатації без необхідності регулярного технічного обслуговування.

Двигун характеризується низьким рівнем енергоспоживання. Інтегрована система теплового захисту від перегрівання забезпечує автоматичне вимкнення двигуна у разі досягнення критичної температури, що запобігає його пошкодженню та збільшує термін служби виробу.

Рівень звукового тиску, виміряний на відстані 3 метрів, становить 34 дБ(А), що є прийнятним показником для побутових вентиляційних систем і не створює значного акустичного дискомфорту під час роботи.

Управління

Стандартне електричне підключення вентилятора передбачає його управління за допомогою зовнішнього комутаційного пристрою, такого як стандартний кімнатний вимикач (вимикач не входить до комплекту постачання). Як правило, вентилятор підключається паралельно до вимикача освітлення у приміщенні.

Для регулювання продуктивності вентиляційної системи можливе використання тиристорного регулятора швидкості Вентс РС-1-400 (купується окремо).

Як монтувати

Вентилятор призначений для підключення до наявної витяжної системи будівлі. Також допускається організація безпосереднього викиду повітря назовні через зовнішню стіну, за умови встановлення зовнішнього захисного ковпака, який забезпечує захист внутрішніх компонентів вентилятора від атмосферних опадів.

Монтаж через повітропровід

• Рівень шуму може збільшитися внаслідок збільшення опору.
• Продуктивність вентиляції може зменшитися.
• Повітровод не повинен бути занадто довгим — до 1 м.
