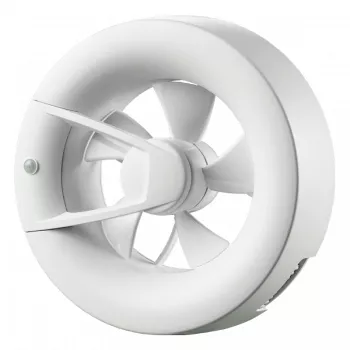

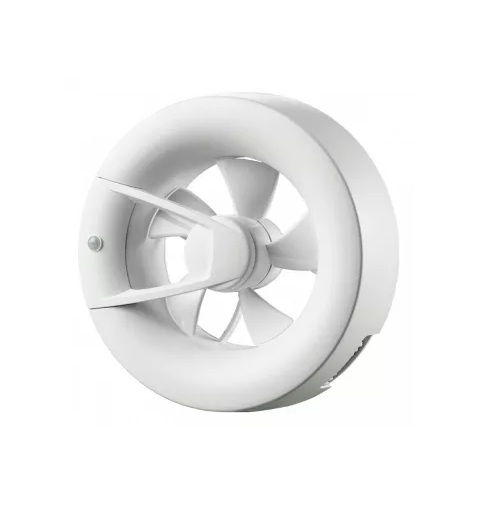

Витяжний вентилятор BLAUBERG O2 Supreme

Витяжний розумний вентилятор Blauberg O2 Supreme призначений для вентиляції ванної кімнати, туалету або кухні житлових або комерційних приміщень. В ньому реалізовано різні режими роботи системи вентиляції залежно від потреб користувача. Керування роботою вентиляції відбувається за допомогою смартфона через мережу WiFi.

 Ця модель обладнана такими датчиками: датчик вологості, датчик руху, датчик світла, датчик якості повітря та таймери. Вентилятор здатний видаляти повітря з максимальною продуктивністю до 140 м³/год та має 5 швидкостей. Може бути обладнаний патрубком 100 або 125 мм (патрубки йдуть в комплекті) та встановлюється на витяжний отвір шахти з кріпленням до поверхні стіни.

Креслення та розміри

Графік продуктивності

Опис конструкції

Вентилятор витяжний складається з двох частин: блок двигуна з крильчаткою на лицьовій панелі та монтажна частина, яка кріпиться до стіни. До монтажної частини може під'єднуватися патрубок діаметром 100 мм або 125 мм для з'єднання з витяжним повітроводом.

У даній моделі використовується DC-двигун, який працює на підшипниках. Цей тип електродвигуна працює майже безшумно, має низький рівень вібрацій і споживає невелику кількість електроенергії. Завдяки цьому можна дуже точно налаштовувати продуктивність вентиляції залежно від потреб користувача. Окрім цього вентилятор може працювати від джерела постійного струму 12 В. Для цього на монтажній частині передбачений роз'єм.

Завдяки комбінації обертів двигуна та аеродинамічної форми крильчатки вентилятор має низький рівень шуму в діапазоні від 9 дБ(А) до 28 дБ(А) (залежить від обраної швидкості).

Основні режими

24 Hours. Вентиляція працює безперервно на низькій швидкості. Швидкість можна вибрати 20, 40 чи 60 м³/год. Якщо спрацьовує один з вибраних в додатку датчиків, вентилятор починає працювати на підвищеній швидкості згідно з вашими налаштуваннями до цього датчику.

Періодичне провітрювання. Витяжна вентиляція вмикається на 30 хвилин кожні 12 годин. Продуктивність можна вибрати 20, 40 або 60 м³/год.

Максимальна продуктивність. Вентилятор буде працювати на максимальній швидкості час, який виставлено на таймері, після чого вимкнеться.

Не турбувати. Виставляється проміжок часу, коли вентиляція не буде працювати від датчиків.

Як працюють датчики

Датчик вологості

Може працювати у двох режимах: ручний та автоматичний.

Ручний режим: Цей режим дозволяє користувачеві встановити межі вологості у діапазоні від 40% до 80%. Якщо вологість перевищує встановлений поріг, вентилятор автоматично переходить на задану швидкість 60 або 90 м³/год або працює на максимальній швидкості.

Автоматичний режим (Auto): Цей режим запропонований для інтелектуального регулювання вологості. Вентилятор автоматично встановлює оптимальний поріг вологості для конкретного приміщення, адаптуючись до умов в середовищі, де він встановлений.

Датчик фіксації руху

Коли відбувається фіксація руху в полі зору датчика на лицьовій панелі, спочатку спрацьовує таймер затримки включення. Якщо за 30 секунд рух не припиниться, то вентилятор починає працювати. При цьому продуктивність може бути від 40 м³/год до максимальної. Після припинення реєстрації руху вмикається таймер затримки вимкнення і вентилятор ще пропрацює виставлений час та вимкнеться.

Таймер

Якщо активується датчик руху або освітлення, то вентилятор вмикається не одразу, а з затримкою 30 секунд. Це запобігає вмиканню вентиляції при короткочасному відвідуванню приміщення.

Таймер затримки вимкнення можна виставити на 5, 15, 30 та 60 хвилин. Він завжди запускається, якщо перед цим був активований один з датчиків або режим Boost.

Датчик освітленості

Працює в автоматичному режимі, накопичуючи статистичну інформацію про природний рівень освітленості в приміщенні. Реагує лише на раптові зміни рівня освітленості, не викликаючи спрацьовування при природних змінах протягом доби.

 При активації датчика освітленості вмикається таймер затримки увімкнення на 30 секунд, після чого вентилятор переходить на вибрану в додатку швидкість: 40, 60, 90 м³/год або максимальну. У випадку фіксації недостатнього рівня освітленості, вентилятор повертається до попереднього режиму після закінчення роботи по таймеру затримки вимкнення.

Датчик якості повітря

Датчик якості повітря може працювати у таких режимах:

Ручний режим: Користувач може встановити рівень чутливості на датчику якості повітря. Якщо рівень забруднення перевищує встановлені значення, вентилятор автоматично переходить на вибрану швидкість у діапазоні 60, 90 або 115 м³/год. Значення індексу якості наведені у таблиці нижче.

Автоматичний режим: Цей режим забезпечує інтелектуальний контроль якості повітря. Він автоматично регулює рівень якості повітря та швидкість вентилятора, адаптуючись до умов в приміщенні, де розташований вентилятор. Вибір оптимального режиму роботи вентилятора базується на аналізі статистичного рівня якості повітря в кімнаті.

Індекс для класифікації якості повітря (IAQ) щодо рівня органічних речовин у повітрі

Як монтувати

Встановлюється на стелю або стіну та під'єднується з витяжною шахтою напряму або через невеликий по довжині повітровод. В місце встановлення підводиться кабель живлення, підключення може бути здійснено у верхній чи нижній зоні вентилятора.
