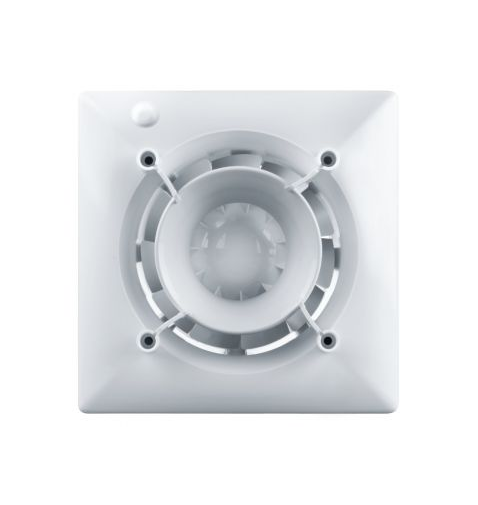

Витяжний вентилятор Вентс 100 Ейс ТН

Вентилятор витяжний із датчиком вологості Вентс 100 Ейс ТН використовується для витяжної вентиляції приміщень санвузла, ванної кімнати та кухні. Використовується спільно з дизайнерськими плоскими лицьовими гратами. Ця модель обладнана датчиком вологості, таймером затримки вимкнення та зворотним клапаном.

Вентилятор встановлюється у вентиляційну шахту безпосередньо або через невеликий по довжині повітропровід перерізом 100 мм. Також допускається монтаж в підвісну стелю.

Витяжний вентилятор використовується з декоративною панеллю, яка встановлюється на стойки. Видалення повітря відбувається через щілину між лицьовою панеллю і корпусом вентилятора.

Такий вентилятор застосовується для вентиляції приміщень з підвищеним рівнем вологості, таких як ванна, приміщення сушки білизни та інших. Вентилятор з датчиком вологості автоматично включається при перевищенні вологості і працює до досягнення необхідного рівня. Після чого він вимикається не відразу, а через час, виставлений на таймері.

Також вентилятор можна включити примусово за допомогою звичайного вимикача, при припиненні подання напруги від нього, вентилятор відпрацює алгоритм, приведений вище.

Рівень вологості виставляється від 60 до 90 %. Час затримки виключення виставляється від 2 до 30 хвилин.

Габаритні розміри

Довжина патрубка 79 мм

Застосування

• Постійна або періодична витяжна вентиляція санвузлів, душових, кухонь і інших побутових приміщень.
• Для монтажу у вентиляційні шахти або з'єднання з повітропроводами.
• Переміщення малої і середньої величини потоку повітря на невеликі відстані при малому опорі вентиляційної системи.
• Для монтажу з повітропроводами 100 мм

Конструкція

• Вентилятор обладнаний зворотним клапаном спеціальної конструкції для відвертання зворотного потоку повітря при непрацюючому вентиляторі.
• Спеціальна аеродинамічна форма крильчатки змішаного типу забезпечує високу продуктивність з низьким рівнем шуму 29 дБА.
• Корпус і крильчатка виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
• Лицьова панель виготовлена з оргскла.
• Конструкція крильчатки дозволяє підвищити ефективність вентилятора і термін служби двигуна.
• Клас захисту IP 24.

Двигун

• Надійний двигун з низьким енергоспоживанням.
• Призначений для безперервної роботи та не вимагає обслуговування.
• Обладнаний захистом від перегрівання.

Як працює вентилятор з таймером та датчиком вологості

Схема підключення

Вентилятор від зовнішнього вимикача

Вентилятор вмикається разом зі світлом

Також вентилятор може працювати в режимі, коли він включається тільки при перевищенні рівня вологості. В цьому випадку необхідно підвести тільки постійну фазу до клеми L. Вентилятор вмикатиметься при перевищенні виставленого значення вологості, після досягнення необхідного рівня вологості ще пропрацює час по таймеру і вимкнеться.

Монтажні особливості

• Дизайнерський вентилятор встановлюється безпосередньо в отвір вентиляційної шахти.
• Можливе використання гнучких повітропроводів. Приєднання повітропроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
• Кріпиться до стіни за допомогою шурупів.
• Може використовуватися для стельового монтажу.
