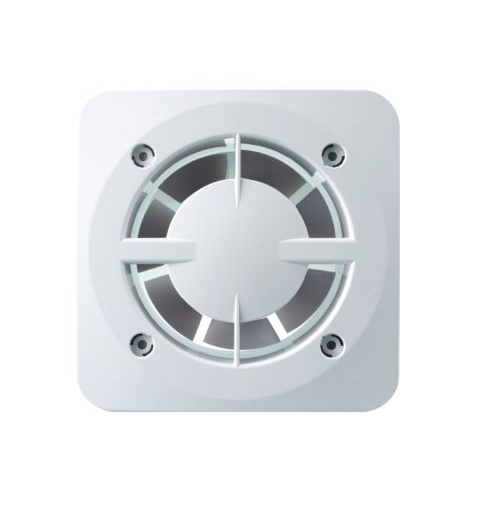

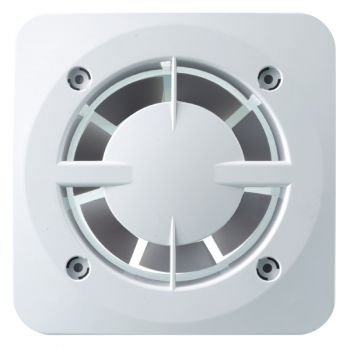

Витяжний вентилятор Вентс 100 Бейс ТН

Дизайнерський вентилятор із датчиком вологості Вентс 100 Бейс ТН використовується для витяжної вентиляції приміщень санвузла, ванної кімнати та кухні. Використовується спільно з дизайнерськими плоскими лицьовими решітками. Вентилятор встановлюється у вентиляційну шахту безпосередньо або через невеликий по довжині повітровід перетином 100 мм. Також допускається монтаж у підвісну стелю.

Використовується з декоративною панеллю, яка встановлюється на стійки. Видалення повітря відбувається через щілину між лицьовою панеллю та корпусом.

Цей тип вентиляційного обладнання ідеально підходить для приміщень із підвищеною вологістю. Наприклад, у ванних кімнатах, пральних або аналогічних зонах. Витяжний вентилятор оснащений датчиком вологості, який автоматично активує пристрій при перевищенні певного рівня вологості та продовжує працювати, доки параметри не повернуться у заданий діапазон. При досягненні необхідного рівня він відключається не моментально, а продовжує функціонувати протягом часу, передбаченого налаштуваннями таймера.

У будь-який час можна включити вентиляцію вручну з використанням стандартного вимикача. При припиненні подачі напруги на пристрій вентилятор продовжує працювати відповідно до встановленого алгоритму, описаного вище.

Межі рівня вологості, за яких відбувається активація, можна встановити в діапазоні від 60 до 90 %. Інтервал часу затримки вимкнення регулюється в межах від 2 до 30 хвилин.

Габаритні розміри

Як включати

Вентилятор може включатися:

• за допомогою стандартного клавішного вмикача
• спільно з освітленням
• автоматично при перевищенні вологості

Як працює вентилятор з таймером та датчиком вологості

Схема підключення

Вмикання від зовнішнього вимикача

Вентилятор вмикається разом зі світлом

Також вентилятор може працювати в режимі, коли він включається лише при перевищенні рівня вологості. У цьому випадку необхідно підвести лише постійну фазу до клеми L. Вентилятор буде вмикатися при перевищенні виставленого значення вологості, після досягнення необхідного рівня вологості ще пропрацює час за таймером і вимкнеться.

Застосування

• Постійна або періодична витяжна вентиляція ванної, туалету, душових, кухонь та інших побутових приміщень.
• Для монтажу у вентиляційні шахти або з'єднання з повітропроводами.
• Переміщення малої та середньої величини потоку повітря на невеликі відстані при малому опорі вентиляційної системи.
• Для монтажу з повітропроводами 100 мм.

Конструкція

• Сучасний дизайн та естетичний зовнішній вигляд.
• Корпус та крильчатка виконані з високоякісного та міцного АБС пластику, стійкого до ультрафіолету.
• Особова панель виготовлена ​​з оргскла.
• Конструкція крильчатки дозволяє підвищити ефективність вентилятора та термін служби двигуна.
• Ступінь захисту IP 24.

Двигун

• Надійний двигун з низьким енергоспоживанням.
• Призначений для безперервної роботи та не потребує обслуговування.
• Обладнаний захистом від перегріву.

Керування

• Вентилятор витяжний керується за допомогою вимикача освітлення. Вимикач не входить.
• Увімкнення та регулювання швидкості може здійснюватися за допомогою тиристорного регулятора (див. Електричне приладдя).

Монтажні особливості

• Вентилятор встановлюється безпосередньо в отвір вентиляційної шахти.
• При віддаленому розміщенні вентиляційної шахти можливе використання гнучких повітроводів. Приєднання повітроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
• Кріпиться до стіни за допомогою шурупів.
• Може використовуватися для стельового монтажу.
