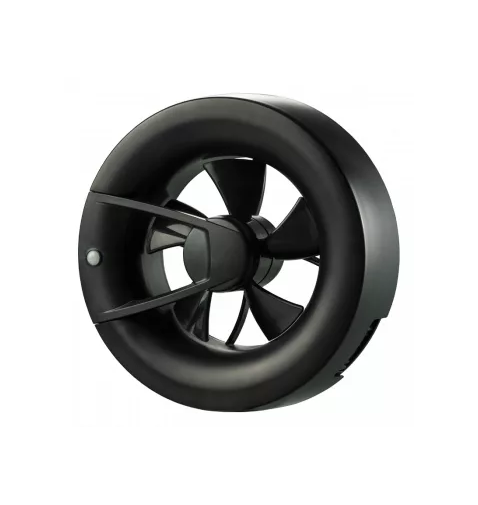

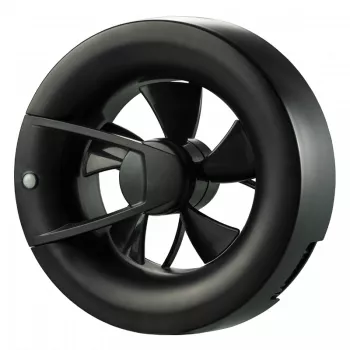

Витяжний вентилятор BLAUBERG O2 black

Витяжний розумний вентилятор Blauberg O2 призначений для вентиляції ванної кімнати, туалету або кухні житлових або комерційних приміщень. В ньому реалізовано 8 режимів роботи системи вентиляції залежно від потреб користувача.

 Ця модель обладнана такими датчиками: датчик вологості, датчик руху, датчик світла та температури та таймери. Вентилятор здатний видаляти повітря з максимальною продуктивність до 140 м³/год та має 5 швидкостей. Може бути обладнаний патрубком 100 або 125 мм (патрубки йдуть в комплекті) або змонтований на витяжний отвір шахти до поверхні стіни.

Креслення та розміри

Графік продуктивності

Опис конструкції

Вентилятор витяжний складається з двох частин: блок двигун з крильчаткою та монтажна частина, яка кріпиться до стіни. До монтажної частини може під'єднуватися патрубок діаметром 100 мм або 125 мм для з'єднання з витяжним повітроводом.

У даній моделі використовується DC-двигун, який працює на підшипниках. Цей тип електродвигуна працює майже безшумно, має низький рівень вібрацій і споживає менше електроенергії. Завдяки йому можна дуже точно налаштовувати його робочу потужність залежно від потреб користувача. Окрім цього вентилятор може працювати від джерела постійного струму 12 В. Для цього на монтажній частині передбачений роз'єм.

Завдяки комбінації двигуна та аеродинамічної форми крильчатки вентилятор має низький рівень шуму в діапазоні від 9 дБ(А) до 28 дБ(А) залежно від обраної швидкості.

Як працюють датчики

Інтелектуальний вентилятор обладнаний датчиками, які підвищують ефективність системи вентиляції та дозволяють вибрати автоматичний режим роботи.

Датчик вологості

Витяжка обладнана розумним датчиком вологості, який автоматично обирає оптимальний рівень вологості для кімнати. Для цього він аналізує статистичні дані рівня вологості у приміщенні, де встановлений вентилятор.

Таймер

Якщо включається режим роботи по датчику руху або освітлення, то вентилятор вмикається не одразу, а з затримкою 30 секунд. Це запобігає вмиканню вентиляції при короткочасному відвідуванню приміщення.

Таймер затримки вимкнення на 15 хвилин завжди запускається, якщо перед цим був активований режим роботи виявляння освітлення, руху або вологості.

Датчик освітленості

Він працює в автоматичному режимі згідно зі статистичною інформацією про природний рівень. Реагує тільки на різку зміну рівня освітленості, природні зміни рівня протягом доби не викликають його спрацьовування.

Датчик температури

Якщо в приміщенні температура досягла 28°С, то датчик вмикає режим вентиляції. Вимикається при досягненні температури 24°С.

Які є режими вентиляції у цього вентилятора

Режими вибираються за допомогою багатопозиційного перемикача, який знаходиться зі зворотної сторони вентилятора. Для цього використовують пластикову викрутку, яка входить в комплект постачання.

Режим 1

Вентилятор постійно працює на самій мінімальній швидкості 20 м³/год. Якщо в приміщенні спрацьовує датчик руху, освітлення або вологість перевищує оптимальний рівень, то вентилятор автоматично підвищує продуктивність. При сигналі від датчиків руху або освітлення вмикається 3 швидкість (40 м³/год), при зміні вологості 4 швидкість (90 м³/год). Після того як знизилась вологість або припинився рух чи вимкнулось освітлення, вентилятор продовжить працювати ще 15 хвилин по таймеру на тій же підвищеній швидкості. Далі він перемикається на першу швидкість.

Режим 2

Вентилятор працює постійно на 2 швидкості (40 м³/год). При спрацьовуванні датчиків руху, освітлення або вологості алгоритм ідентичний режиму 1.

Режим 3

Вентиляція працює в постійному режимі на 2-й швидкості (40 м³/год). Швидкість підвищується до 115 м³/год при зміні вологості. Після нормалізації рівня вологості працює ще на 5 швидкості 15 хвилин по таймеру та знову перемикається на 2 швидкість.

Режим 4

Вентиляція працює постійно на 3 швидкості з продуктивністю 60 м³/год. При спрацьовуванні датчика вологості продуктивність підвищується до 115 м³/год (5 швидкість).

Режим 5

Вентилятор не працює. Якщо спрацьовує датчик руху або освітлення, то вентиляція починає працювати з продуктивністю 60 м³/год. Якщо спрацьовує датчик вологості, то вмикається на 4 швидкості (90 м³/год).

Режим 6

Вентиляція вмикається кожні 12 годин на 30 хвилин, після чого вимикається. Продуктивність при такому провітрюванні мінімальні 20 м³/год у безшумному режимі. При спрацьовуванні датчиків руху або освітлення вмикається 3 швидкість. Якщо спрацьовує датчик вологості, то вмикається 4 швидкість.

Режим 7

Вентилятор не працює. При підвищенні температури в приміщенні до 28°С вентиляція починає працювати з продуктивністю 90 м³/год. Вентилятор вимикається, коли температура в приміщення стає 24°С.

Режим 8

Вентилятор не працює. При зміні рівня вологості вмикається на швидкості 115 м³/год. Після досягнення оптимального рівня система вентиляції пропрацює ще 15 хвилин по таймеру та вимкнеться.

Як монтувати

Встановлюється на стелю або стіну та під'єднується з витяжною шахтою напряму або через невеликий по довжині повітровод. В місце встановлення підводиться кабель живлення, підключення може бути здійснено у верхній чи нижній зоні вентилятора.
