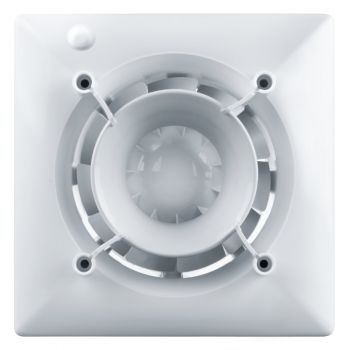

Вытяжной вентилятор Вентс 100 Эйс ТНЛ

Вытяжной вентилятор с датчиком влажности на подшипниках Вентс 100 Эйс ТН Л используется для вентиляции помещений туалета, ванной комнаты и кухни. Используется совместно с дизайнерской плоской лицевой решеткой. Данная модель оборудована датчиком влажности и таймером задержки отключения и обратным клапаном.

Вентилятор устанавливается в вентиляционную шахту напрямую или через небольшой по длине воздуховод сечением 100 мм. Также допускается монтаж в подвесной потолок.

Вентилятор вытяжной используется с декоративной панелью, которая устанавливается на стойки. Удаление воздуха происходит через щель между лицевой панелью и корпусом вентилятора.

Такой вентилятор применяется для вентиляции помещений с повышенным уровнем влажности, таких как ванная, помещение сушки белья и других. Вентилятор с датчиком влажности автоматически включается при превышении влажности и работает до достижения требуемого уровня. После чего он выключается не сразу, а спустя время, выставленное на таймере.

Также вентилятор можно включить принудительно с помощью обычного выключателя, при прекращении подачи напряжения от него, вентилятор отработает алгоритм, приведенный выше.

Уровень влажности выставляется от 60 до 90 %. Время задержки выключения выставляется от 2 до 30 минут.

Габаритные размеры

Длина патрубка - 79 мм

Применение

• Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
• Для монтажа в вентиляционные шахты или соединения с воздуховодами.
• Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
• Для монтажа с воздуховодами 100 мм.

Конструкция

• Вентилятор оборудован обратным клапаном специальной конструкции для предотвращения обратного потока воздуха при неработающем вентиляторе.
• Оборудован двигателем на подшипниках
• Специальная аэродинамическая форма крыльчатки смешанного типа обеспечивает высокую производительность с низким уровнем шума 29 дБА.
• Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
• Лицевая панель изготовлена из оргстекла.
• Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
• Степень защиты IP 24.

Двигатель

• Надёжный двигатель с низким энергопотреблением.
• Предназначен для непрерывной работы и не требует обслуживания.
• Оборудован защитой от перегрева.

Как включать

Вентилятор может включаться:

• с помощью стандартного клавишного включателя
• совместно с освещением
• автоматически при превышении влажности

Как работает вентилятор c таймером и датчиком влажности

Схема подключения

Вентилятор от внешнего выключателя

Вентилятор включается вместе со светом

Также вентилятор может работать в режиме, когда он включается только при превышении уровня влажности. В этом случае необходимо подвести только постоянную фазу к клемме L. Вентилятор будет включаться при превышении выставленного значения влажности, после достижения требуемого уровня влажности еще проработает время по таймеру и выключится.

Монтажные особенности

• Дизайнерский вентилятор устанавливается непосредственно в проем вентиляционной шахты.
• При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
• Крепится к стене при помощи шурупов.
• Может использоваться для потолочного монтажа.
