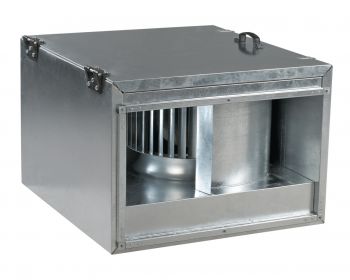

Прямокутний канальний вентилятор Вентс ВКПФІ 4Д 500х250
В наявності
| Спосіб доставки | Термін | Вартість | |
|---|---|---|---|
|
Нова Пошта
У відділення та кур’єром
|
1-5 днів | За тарифими перевізника |
|
Самовивіз
З пунктів видачі
|
1 день | Безкоштовно |
Гарантія на електричні комплектуючі та двигуни — від 90 днів за умови надання документа, що підтверджує покупку даного товару.
Гарантія на інші запчастини — 14 днів.
| Виробник | Vents |
| Бренд | Vents |
| Країна виробник | Україна |
| Споживана потужність, Вт | 570 |
| Споживаний струм, А | 0,94 |
| Напруга живлення, В | 400 |
| Частота електроживлення, Гц | 50 |
| Частота обертання, об/хв | 1270 |
| Витрата повітря, м3/год | 1850 |
| Рівень звукового тиску, дБА | 44 |
| Маса, кг | 41 |
| Захист, IP | IPX4 |
| Температура переміщуваного повітря | -25...+60 |
| Стан | Новий |
| Гарантійний термін, міс | 24 |
Витяжний вентилятор прямокутний Вентс ВКПФІ 4Д 500х250 є шумоізольованим відцентровим вентилятором для роботи у складі припливної або витяжної вентиляції. Шумоізоляція мінеральною ватою 50 мм дозволяє використовувати вентилятор для вентиляції приміщень з високими вимогами до рівня шуму. Обладнаний трифазним двигуном.
Габаритні розміри
| Розміри | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
| мм | 500 | 520 | 540 | 570 | 250 | 270 | 290 | 410 | 640 |
Діаграми
Конструкція
Корпус вентилятора Вентс ВКПФІ 4Д 500х250 виготовлений з оцинкованої сталі. Моделі ВКПФІ мають шар звуко- і теплоізоляції з мінеральної вати завтовшки 50 мм.
Двигун
Використовуються 4-х і 6-ти полюсні асинхронні двигуни із зовнішнім ротором і робочим колесом з оцинкованої сталі з вперед загнутими лопатками. Вентилятори з таким виконанням турбіни відрізняються високою продуктивністю і порівняно великим перепадом тиску. Для здійснення теплового захисту від перегрівання в обмотку двигуна вбудовані термоконтакти з виведеними клемами для підключення зовнішніх облаштувань захисту. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Регулювання швидкості вентилятора може здійснюватися:
- за допомогою автотрансформаторного пристрою
- за допомогою частотного регулятора.
До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Регулювання ступінчасте
Трифазний регулятор швидкості Вентс серії РСА5Д-1,5-Т* використовується для ступінчастої зміни продуктивності систем вентиляції на базі вентилятора. Регулятор має п'ять швидкостей з вихідною напругою 90В - 150В - 200В - 280В - 400В.
*Регулятор купується окремо.
Плавне регулювання частотним перетворювачем
Частотний регулятор Вентс серії ВФЕД-200-ТА* застосовується для зміни продуктивності вентиляторів, обладнаних трифазними двигунами. З його допомогою можна живити трифазний вентилятор від "побутової" мережі напругою 220 В.
*Регулятор купується окремо.
Монтаж
Прямокутний канальний вентилятор монтується в розрив прямокутних повітроводів і не вимагають спеціального кріплення, якщо під'єднування здійснюється безпосередньо до них. У разі під'єднування через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів. Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрям потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Подання живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії і технічного обслуговування у вентиляторі передбачена технологічна кришка на корпусі.
Приклад монтажу
