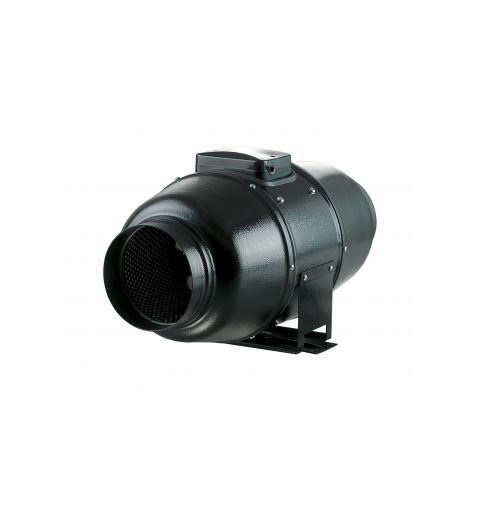

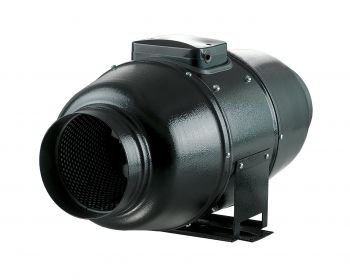

Канальний вентилятор Вентс ТТ Сайлент-М 315

Канальний вентилятор Вентс серії ТТ Сайлент-М 315 призначений для використання в системах вентиляції. Під'єднується до повітропроводів або інших елементів вентиляції з діаметром 315 мм. Ізоляція корпусу канального вентилятора забезпечує зменшений рівень шуму, такі вентилятори доцільно використовувати при високих вимогах до рівня шуму систем вентиляції.

Конструкція

При виготовленні корпусу вентилятора використовується сталь з покриттям на базі полімерів. Внутрішня частина корпусу вентилятора перфорована, така поверхня пропускає звукові хвилі, направляючи їх під певним кутом на шар шумопоглинаючого матеріалу. Шумо- і теплоізоляція корпусу виконані з шару мінеральної вати завтовшки 50 мм. Спеціальна перфорація корпусу і шумопоглинаючий матеріал забезпечують загасання звуку в широкому діапазоні частот. Внутрішній корпус і крильчатка робляться з високоякісного і міцного пластика.

  Завдяки конічній формі крильчатки і спеціально спрофільованими лопатями, кругова швидкість повітряного потоку збільшується, забезпечуючи більш високий тиск і продуктивність в порівнянні із звичайними осьовими вентиляторами. Дифузор, спеціально спроектована крильчатка і випрямляючий апарат на виході корпусу вентилятора, розподіляють повітряний потік таким чином, що забезпечується оптимальне поєднання характеристик - висока продуктивність і збільшений тиск при низькому рівні шуму. Вентилятор канальний оснащений зовнішньою герметичною клемною коробкою для підключення електроживлення. Для герметичного з'єднання з повітропроводами приєднувальні патрубки вентилятора забезпечені гумовими ущільнювачами.

Двигун

Застосовуються однофазні високоефективні двошвидкісні мотори з низьким енергоспоживанням. Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками. Підшипники кочення забезпечують тривалий термін служби(близько 40 000 годин безперервної роботи). Клас захисту двигуна - IP X4.

Регулювання швидкості

Управління двошвидкісним двигуном здійснюється за допомогою зовнішнього перемикача швидкостей(отримується окремо). При необхідності плавного регулювання швидкості можна застосовувати регулятор РС-1-400, підключивши його до клеми максимальної швидкості двигуна.

Якщо потрібне ступінчасте регулювання швидкості, то підійде регулятор П2-1-300. З його допомогою також можна, окрім регулювання продуктивності вентилятора, одночасно включати або вимикати освітлення.

Можливе також використання регулятора швидкості Вентс П2-10  клавішного типу.

Габаритні розміри

Діаграма аеродинамічних характеристик

Приклад монтажу вентилятора

Приклад 1: Установка вентилятора у витяжній системі ванної кімнати

Приклад 2: Установка вентилятора у складі витяжної системи офісного приміщення

Приклад 3: Установка двох вентиляторів паралельно для збільшення продуктивності у витяжній системі складського приміщення
