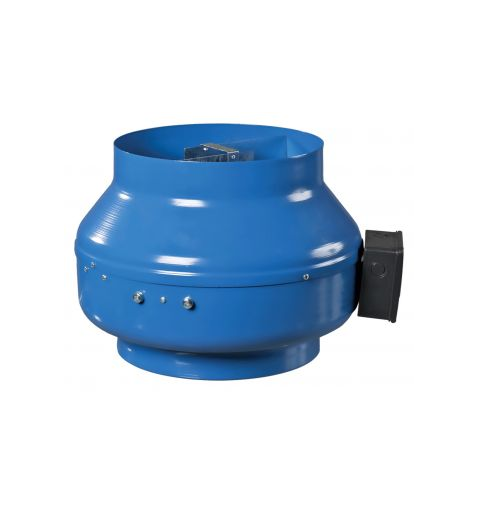

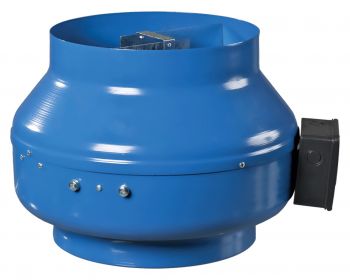

Канальний вентилятор Вентс ВКМС 150 вер.02

Канальний вентилятор Вентс ВКМC 150 підвищеної продуктивності призначений для використання в системах припливної або витяжної вентиляції з температурою переміщуваного повітря від - 25°С до +45°С. Вентилятор здатний забезпечити максимальну продуктивність 650 м3/год при вільному тиску. Корпус з полімерним покриттям і клас захисту вентилятора дозволяють його встановлювати на вулиці.

Габаритні розміри

Діаграма

Конструкція

Корпус вентилятора виготовлений із сталі з полімерним покриттям.

Двигун

Однофазні двигуни із зовнішнім ротором оснащені відцентровим робочим колесом з назад загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Для деяких типоразмеров доступна версія двигуна з потужнішими характеристиками(ВКМС).

Двигуни забезпечені підшипниками кочення для більшого терміну експлуатації(40 000 годин). Для досягнення точних характеристик, безпечної роботи і низького рівня шуму кожна турбіна проходить динамічне балансування. Клас захисту двигуна IP 44.

Регулювання швидкості

Плавне або ступінчасте регулювання і здійснюватися за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися відразу по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Можливе використання регулятора РС-1-400(купується окремо)

Монтаж

Вентилятор канальний можна монтувати під будь-яким кутом відносно його осі. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект постачання. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.

Приклад монтажу
