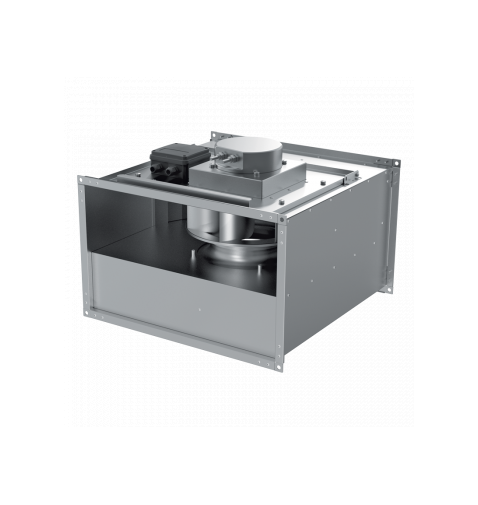

Канальний прямокутний вентилятор Вентс ВКП 1000х500 Л3 ЕС
В наявності
| Спосіб доставки | Термін | Вартість | |
|---|---|---|---|
|
Нова Пошта
У відділення та кур’єром
|
1-5 днів | За тарифими перевізника |
|
Самовивіз
З пунктів видачі
|
1 день | Безкоштовно |
Гарантія на електричні комплектуючі та двигуни — від 90 днів за умови надання документа, що підтверджує покупку даного товару.
Гарантія на інші запчастини — 14 днів.
| Виробник | Vents |
| Бренд | Vents |
| Країна виробник | Україна |
| Споживана потужність, Вт | 3429 |
| Споживаний струм, А | 5,0 |
| Напруга живлення, В | 400 |
| Частота електроживлення, Гц | 50 |
| Частота обертання, об/хв | 1800 |
| Витрата повітря, м3/год | 11190 |
| Рівень звукового тиску, дБА | 66 |
| Маса, кг | 77 |
| Захист, IP | IP55 |
| Температура переміщуваного повітря | -25...+60 |
| Стан | Новий |
| Гарантійний термін, міс | 24 |
Канальний вентилятор для прямокутних каналів Вентс ВКП 1000х500 Л3 ЕС використовується в припливно-витяжних системах вентиляції приміщень, що вимагають економічного рішення і керованої системи вентиляції. Призначені для з'єднання з прямокутними повітропроводами 1000х500 мм. Вентилятор здатний забезпечити максимальну продуктивність 11190 м3/год і переміщувати повітря з температурою в діапазоні від -25°С до +50°С.
Габаритні розміри
| Розміри | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 1000 | 1020 | 1040 | 500 | 520 | 540 | 656 | 950 |
Діаграми
Конструкція
Корпус вентилятора Вентс ВКП 1000х500 Л3 ЕС виготовлений з оцинкованої сталі. Усі внутрішні елементи вентилятора сполучені між собою за допомогою заклепок. Вентилятор оснащений приєднувальними стандартними фланцями шириною 20 мм
Двигун
Використовуються високоефективні електроннокомутовані(ЕС) мотори постійного струму із зовнішнім ротором, обладнані робочим колесом із загнутими назад лопатками. Такі мотори є на сьогодні найбільш передовим рішенням в області енергозбереження.
ЕС-мотори характеризуються високою продуктивністю і оптимальним управлінням в усьому діапазоні швидкостей обертання. Безперечною перевагою електроннокомутованого двигуна є високий ККД(досягає 90%).
Вбудовані функції і управління
Управління вентилятором здійснюється за допомогою зовнішнього керівного сигналу 0-10 В(регулювання продуктивності здійснюється залежно від рівня температури, тиску, задимленості та інших параметрів). При зміні значення керівного чинника ЕС-вентилятор змінює швидкість обертання, і подає рівно стільки повітря, скільки необхідно для вентиляційної системи.
Максимальна швидкість обертання вентилятора не залежить від частоти електричного струму в мережі(можлива робота як в мережі з частотою струму 50 Гц, так і 60 Гц). Вентилятори можна об'єднувати в єдину комп'ютерну мережу управління. Програмне забезпечення дозволяє з високою точністю управляти роботою об'єднаних в мережу вентиляторів. На дисплей комп'ютера виводяться усі параметри системи, і, при необхідності, можна задавати індивідуальний режим роботи для кожного вентилятора в мережі.
Для цієї моделі підходить регулятор Вентс Р-1/010 (купується окремо)
Монтаж
Канальний прямокутний вентилятор монтується в розрив прямокутних повітроводів і не вимагають спеціального кріплення, якщо під'єднування здійснюється безпосередньо до них. У разі під'єднування через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.
Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрям потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Для ревізії і технічного обслуговування передбачена технологічна кришка на корпусі вентилятора.
Приклад монтажу
