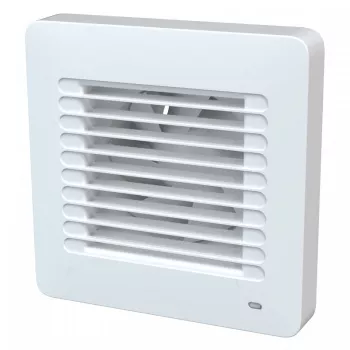

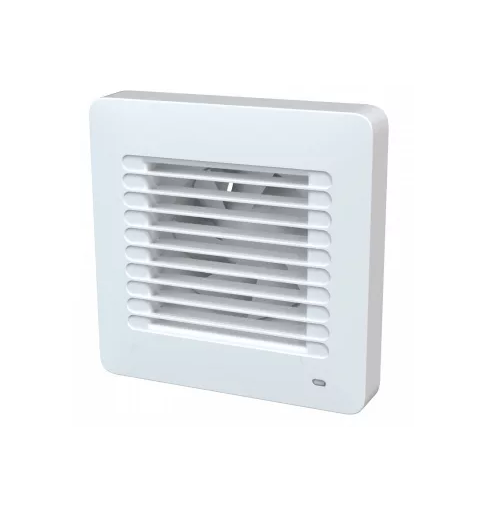

Витяжний вентилятор Вентс Альта 100 ВТН

Вентилятор у ванну із датчиком вологи Вентс Альта 100 ТН призначений для вентиляції приміщень квартири, будинку або комерційного приміщення. Встановлюється всередині кімнати в існуючий витяжний канал патрубком всередину та кріпиться до стіни. Може забезпечити продуктивність до 90 м³/год та має низький рівень шуму, який не перевищує 25 дБА на відстані 3 метри від вентилятора.

Ця модель обладнана датчиком вологи та таймером затримки відключення. Залежно від схеми підключення живлення, такий вентилятор може:

• вмикатися тільки автоматично при перевищенні рівня вологи та вимикатися, коли рівень вологи у приміщенні досягне виставленого
• вмикатися або примусово за допомогою зовнішнього вмикача та автоматично при перевищенні рівня вологи.

Особливість цієї серії — наявність автоматичних жалюзів, які автоматично перекривають витяжний канал, коли вентиляція вимикається. Це дозволяє запобігти потраплянню повітря з витяжки всередину приміщення, яке може містити неприємні запахи від сусідніх кімнат зі спільним витяжним каналом

Креслення з розмірами

Особливості конструкції

Корпус та крильчатка вентилятора виготовлені з міцного АБС-пластику білого кольору. Матеріал витримує довгий вплив сонячних променів. Форма крильчатки спроєктована таким чином, щоб зменшити рівень шуму та зберігти гарні показники продуктивності. Рівень шуму від працюючого вентилятора на відстані 3 метри від нього не перевищує 25 дБА.

Автоматичні жалюзі

Вентиляційна решітка з товщиною 29 мм обладнана автоматичними жалюзями. При вимкненому вентиляторі вони завжди закриті. Як тільки вентилятор починає працювати, вони плавно відкриваються. При виключенні вентиляції жалюзі одразу перекривають витяжний канал. Це дозволяє уникнути потрапляння повітря з витяжного каналу в приміщення.

Двигун

Використовується однофазний електродвигун, який обладнаний захистом від перегрівання.

Як управляти

Залежно від схеми підключення живлення є два варіанти роботи вентиляції:

• якщо вентилятор підключений через зовнішній вмикач, то вентилятор буде працювати за схемою нижче:

• якщо вентилятор підключений без зовнішнього вмикача, то такий вентилятор буде вмикатися та вимикатися автоматично, залежно від рівня вологи у приміщенні.

Як монтувати

Вентилятор призначений для під'єднання до існуючої витяжної системи будинку. Допускається викид повітря напряму на вулицю при умові встановлення зі сторони вулиці зовнішнього ковпака, який захистить компоненти вентилятора від потрапляння опадів.

Встановлення вентилятора:

• Вентилятор можна встановити у витяжну шахту безпосередньо або через невеликий повітропровід.

Монтаж через повітропровід:

• Рівень шуму від вентиляції може збільшитися.
• Продуктивність витягу може зменшитися внаслідок збільшення опору.
• Повітровод не повинен бути занадто довгим.

Монтаж безпосередньо в шахту:

• Переконайтеся, що від патрубка вентилятора до стінки шахти достатньо простору для нормальної роботи вентилятора.

Схема підключення

N - нуль

L - фаза

LT - фаза для керування таймером та датчиком вологи

QF - автоматичний вимикач

S - зовнішній вимикач, який вмикає вентиляцію

Зверніть увагу, що згідно зі схемою підключення потрібно підвести постійну фазу на клему L та фазу через зовнішній вимикач.

Гарантія

Гарантія виробника на вентилятор складає 60 місяців (5 років) за умови дотримання правил експлуатації, монтажу, транспортування і зберігання.
