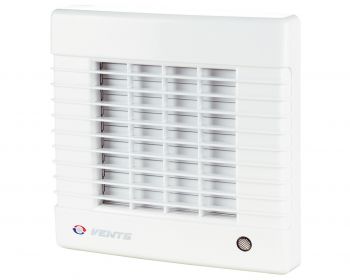

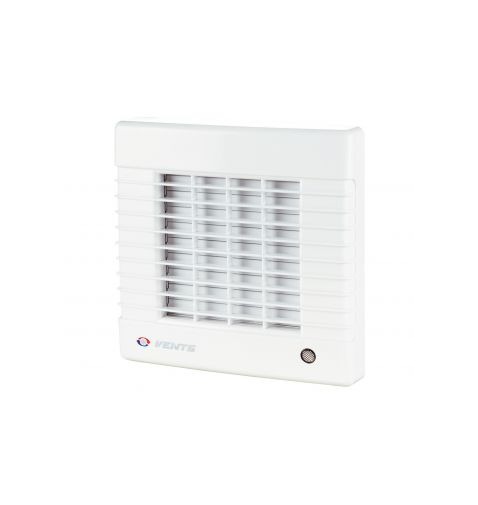

Витяжний вентилятор Вентс 125 МА

Вентилятор витяжний Вентс 125 МА забезпечує вентиляцію ванної кімнати, туалету та кухні у будинках та квартирах.

Креслення і розміри

Схема підключення

Схема підключення вентилятора без вбудованого вимикача до мережі

Застосування

• Постійна або періодична витяжна вентиляція санвузлів, душових, кухонь і інших побутових приміщень.
• Для монтажу у вентиляційні шахти або з'єднання з повітропроводами.
• Переміщення малої і середньої величини потоку повітря на невеликі відстані при малому опорі вентиляційної системи.
• Для монтажу з повітропроводами 125 мм.

Конструкція

• Сучасний дизайн і естетичний зовнішній вигляд.
• Корпус і крильчатка виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
• Конструкція крильчатки дозволяє підвищити ефективність вентилятора і термін служби двигуна.
• Вентилятор обладнаний пристроєм, який забезпечує плавне відкривання і закривання автоматичних жалюзів, запобігаючих зворотній тязі.
• Клас захисту IP 24.

Двигун

• Надійний двигун з низьким енергоспоживанням.
• Призначений для безперервної роботи і не вимагає обслуговування.
• Обладнаний захистом від перегрівання.

Управління

Ручне:

• Вентилятор управляється за допомогою кімнатного вимикача освітлення. Вимикач в постачання не входить.
• Вентилятор управляється за допомогою вбудованого шнуркового вимикача "B". При стельовому монтажі вентилятора опція не використовується.
• Регулювання швидкості може здійснюватися за допомогою регулятора РС-1-400(див. Електричне приладдя). Вентилятори можуть підключатися відразу по декілька одиниць до одного регулюючого пристрою.

Автоматичне:

• За допомогою електронного блоку управління БУ-1-60 (див. Електричне приладдя). Блок управління поставляється окремо.
• За допомогою таймера "Т" (вбудований регульований таймер затримки виключення дозволяє вентилятору працювати в течії від 2 до 30 хв. після зупинки його вимикачем).
• За допомогою датчика вологості і таймера "ТН" (якщо вологість в приміщенні перевищить встановлене на датчику значення 60-90%, то вентилятор автоматично включиться і продовжить роботу до тих пір, поки вологість не прийде в норму; далі вентилятор відпрацьовує час, встановлений на таймері і вимикається).
• За допомогою датчика руху і таймера "ТР" (якщо датчик виявить рух в зоні своєї дії те вентилятор автоматично включиться і продовжить роботу по таймеру від 2 до 30 хв. Дальність виявлення до 4 метрів, (кут виявлення макс. 100°).

Монтажні особливості

• Витяжний вентилятор встановлюється безпосередньо в отвір вентиляційної шахти.
• При видаленому розміщенні вентиляційної шахти можливе використання гнучких повітропроводів. Приєднання повітропроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
• Кріпиться до стіни за допомогою шурупів.
• Може використовуватися для стельового монтажу.

Приклад монтажу
