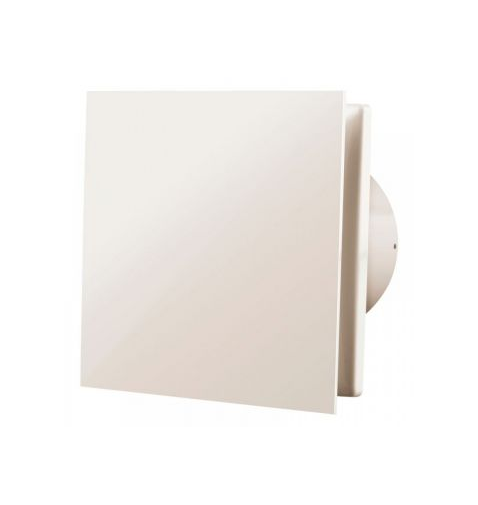

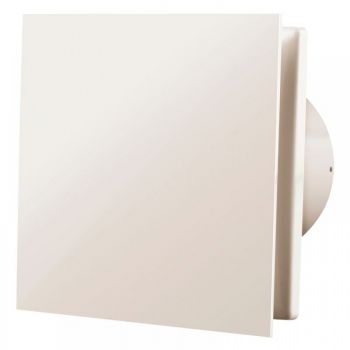

Витяжний вентилятор Вентс 100 Солід ВТ

Вентилятор витяжка з вимикачем Вентс 100 Солід ВТ обладнаний зворотним клапаном, ця модель працює з низьким рівнем шуму і низьким споживанням. Монтується безпосередньо у витяжну шахту, допускається підключення через невелику ділянку гнучкого або пластикового повітропроводу.

Вентилятор зі шнурком включається за допомогою вимикача, прикріпленого до лицьової панелі корпусу. Найчастіше таку модель використовують для вентиляції кухні або ванної кімнати, коли живлення вже виведене до витяжної шахти.

Після виключення освітлення(чи окремого вимикача) вентилятор продовжить свою роботу від 2 до 30 хвилин, після чого автоматично вимкнеться. Якщо ви не хочете, щоб вентилятор включався кожного разу, коли ви відвідуєте ванну або туалет, включення рекомендується виводити на окремий вмикач.

Розміри

Опис вентилятора

• Вентилятор витяжний може використовуватися постійно або періодично. Двигун забезпечує низьке споживання 7,5 Вт в годину.
• Корпус, крильчатка і лицьова панель вентилятора виготовлені з інженерного АВС-пластика стійкого до дії ультрафіолету впродовж довгого часу.
• Вентилятор обладнаний зворотним клапаном у вигляді плівки, прикріпленої до патрубка. При роботі вентилятора плівка трохи відкривається і пропускає повітря, що витягається. При вимкненому вентиляторі клапан запобігає попаданню повітря з витяжного каналу в обслуговуване приміщення.

Управління

Витяжний вентилятор може управлятися від зовнішнього вимикача(у комплект постачання не входить) або включатися і вимикатися спільно з освітленням від вмикача освітлення.

Як працює вентилятор з таймером

Вентилятор з таймером активується зовнішнім вимикачем, це може бути вимикач освітлення. Після виключення освітлення вентилятор продовжує працювати ще час виставлений на таймері відключення, яке можна настроїти в діапазоні від 2 до 30 хвилин, і вимкнеться.

Схема підключення

До клемної колодки в цій модифікації вентилятора необхідно підвести наступні дроти:

• пряма фаза до клеми L
• фаза через вимикач світла до клеми S
• нуль до клеми N

Таким чином, для правильної роботи вентилятора до вентилятора необхідно підвести два дроти з фазою, один від вимикача, другий з постійною фазою.

Монтаж вентилятора

Вентилятор монтується безпосередньо у витяжну шахту приміщення квартири. Допускається стельовий монтаж, в цьому випадку до патрубка вентилятора під'єднується гнучкий або пластиковий повітропровід. Інший кінець повітропроводу встановлюється у витяжну шахту. Усі місця стиків і з'єднань необхідно герметизувати за допомогою силікону, хомутів і монтажного скотча. До поверхні стіни або стелі корпус вентилятора кріпиться за допомогою чотирьох шурупів, які йдуть в комплекті постачання.

Як задати час виключення

Зніміть лицьову кришка вентилятора. Під кришкою ви побачите потенціометр(на малюнку він позначений Toff) для регулювання часу затримки виключення. Для того, щоб виставити час, необхідно скористатися пластиковою викруткою, яка поставляється разом з вентилятором. Не використайте інші предмети для регулювання. При регулюванні не застосовуйте великих зусиль.

Поворот за годинниковою стрілкою збільшує час виключення до 30 хвилин, поворот проти годинникової стрілки зменшує час затримки.

Приклад монтажу
