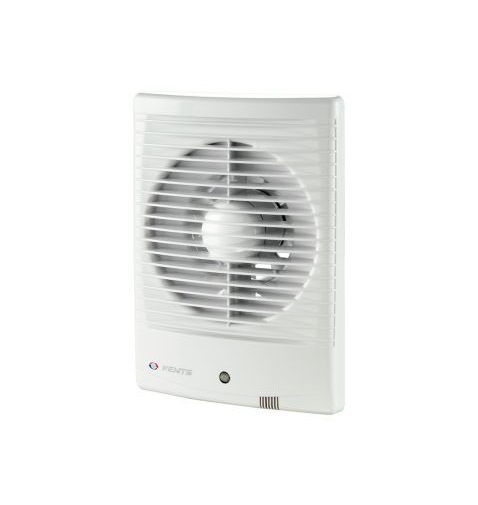

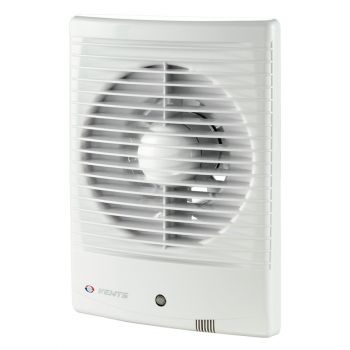

Витяжний вентилятор Вентс 100 М3 Т
В наявності
| Спосіб доставки | Термін | Вартість | |
|---|---|---|---|
|
Нова Пошта
У відділення та кур’єром
|
1-5 днів | За тарифими перевізника |
|
Самовивіз
З пунктів видачі
|
1 день | Безкоштовно |
Гарантія на електричні комплектуючі та двигуни — від 90 днів за умови надання документа, що підтверджує покупку даного товару.
Гарантія на інші запчастини — 14 днів.
| Виробник | Vents |
| Бренд | Vents |
| Країна виробник | Україна |
| Споживана потужність, Вт | 14 |
| Споживаний струм, А | 0,085 |
| Напруга живлення, В | 230 |
| Частота електроживлення, Гц | 50 |
| Тип електродвигуна | AC-асинхронний |
| Частота обертання, об/хв | 2300 |
| Підшипник кочення | Так |
| Витрата повітря, м3/год | 98 |
| Рівень звукового тиску, дБА | 35 |
| Маса, кг | 0,61 |
| Захист, IP | IP 34 |
| Тип вентилятора | Осьовий |
| Тип матеріалу | ABS пластик |
| Параметр встановлення | Настінний |
| Стан | Новий |
| Гарантійний термін, міс | 60 |
Витяжка у ванну Вентс 100 М3Т з таймером використовується для вентиляції приміщень ванної, туалету або кухні квартири чи будинку. Вставляється у витяжну шахту безпосередньо або через повітропровід діаметром 100 мм. Може видаляти повітря з максимальною продуктивністю 98 м3/год.
Ця модель обладнана таймером затримки відключення вентилятора. При поданні сиганала від вимикача (може бути вимикач освітлення) вентилятор вимикається не відразу, а продовжує свою роботу по таймеру, після чого автоматично вимкнеться. Час роботи можна виставити від 2 до 30 хвилин під лицьовою кришкою вентилятора.
Креслення і габаритні розміри
| Розміри | ∅D | B | B1 | H | H1 | L | L1 |
|---|---|---|---|---|---|---|---|
| мм | 100 | 185 | 155 | 256 | 226 | 86 | 30 |
Застосування
- Вентилятор витяжний використовується для постійної або періодичної витяжної вентиляції санвузлів, душових, кухонь і інших побутових приміщень.
- Для монтажу у вентиляційні шахти або з'єднання з повітроводами.
- Переміщення малої і середньої величини потоку повітря на невеликі відстані при малому опорі вентиляційної системи.
- Для монтажу з повітроводами 100 мм.
Конструкція
- Сучасний дизайн і естетичний зовнішній вигляд.
- Корпус і крильчатка виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
- Конструкція крильчатки дозволяє підвищити ефективність вентилятора і термін служби двигуна.
- Захисна сітка від комах.
- Міра захисту IP 34.
Двигун
- Надійний двигун з низьким енергоспоживанням.
- Призначений для безперервної роботи і не вимагає обслуговування.
- Обладнаний захистом від перегрівання.
Включення і виключення
Вентилятор може включатися від зовнішнього вимикача(у комплект постачання не входить) або включатися і вимикатися спільно з освітленням в приміщенні.
Принцип роботи вентилятора з таймером
Вентилятор з таймером активується зовнішнім вимикачем, це може бути вимикач освітлення.
Схема підключення
До клемної колодки в цій модифікації вентилятора необхідно підвести наступні дроти:
- пряма фаза до клеми L
- фаза через вимикач світла до клеми LT
- нуль до клеми N
Монтажні особливості
- Вентилятор встановлюється безпосередньо в отвір вентиляційної шахти або використовується для стельового монтажу з підключенням до повітроводу.
- При видаленому розміщенні вентиляційної шахти можливе використання гнучких повітроводів. Приєднання повітроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
- Кріпиться до стіни за допомогою шурупів.
Приклад монтажу
