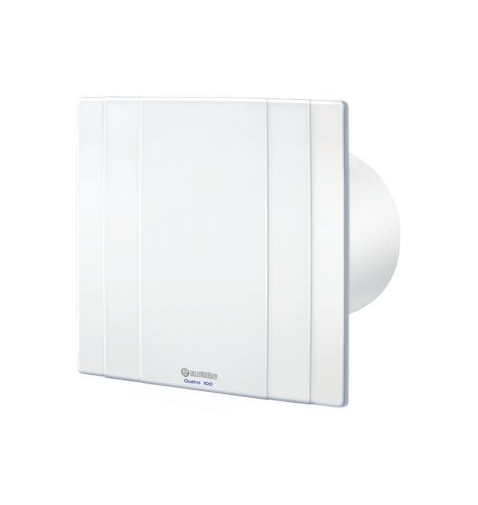

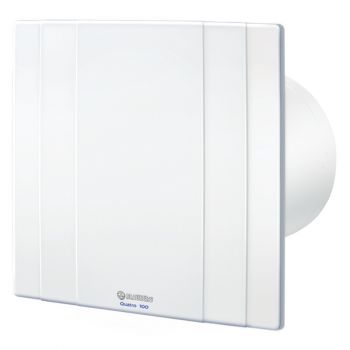

Витяжний вентилятор BLAUBERG Quatro 125 H

Вентилятор витяжний із датчиком вологості Blauberg Quatro 125 H для вентиляції туалету, ванни й кухні з продуктивністю 167 м3/год. Дизайн вентилятора виконаний в стилі мінімалізм. Простота форм і ліній лицьових решіток, нейтральний колір добре вписується в інтер'єр квартири. Крильчатка вентилятора "схована" за плоскою лицьовою панеллю, видалення повітря робиться через вентиляційну щілину між решіткою та корпусом.

При цьому витяжний вентилятор здатний розвивати хорошу продуктивність і підкреслює стиль дизайну "нічого зайвого" довгим терміном служби, підтверджений гарантією виробника. З точки зору практичності вентилятор може порадувати наявністю двигуна на підшипниках і вбудованого зворотного клапана для відвертання попадання повітря з витяжного каналу в приміщення.

Для контролю вологості використовується вбудований датчик вологості та таймер затримки відключення. Вентилятор може підтримувати рівень вологості від 60 до 90%, значення необхідного рівня встановлюється користувачем.

Відбувається це таким чином. Вентилятор починає працювати від окремого вимикача або автоматично при перевищенні рівня вологості. Коли вентилятор включився, він працює доки рівень вологості не знизиться до виставленого, після чого пропрацює час по таймеру і вимкнеться. Час роботи по таймеру виставляється від 2 до 30 хвилин.

Основні властивості

• Плоскі дизайнерські лицьові решітки з міцного інженерного пластику
• У двигуні використовуються підшипники для зменшення шуму і збільшення терміну служби
• Вбудований зворотний клапан
• Може працювати постійно 24 години в добу або включатися періодично
• Використовується для настінного і стельового монтажу
• Простий монтаж і обслуговування
• Гарантія 5 років

Креслення і розміри

Як працює вентилятор з датчиком вологості та таймером

Схема підключення

Підключення вентилятора з окремим вимикачем

Регулювання датчиків робиться обертанням ручки за допомогою пластикової викрутки, яка входить в комплект постачання.

Підключення вентилятора спільне з вмикачем освітлення

Для правильної роботи вентилятора необхідно підвести до вентилятора три дроти:

• один з постійною фазою до клеми L
• один дріт від вимикача з фазою до клеми LT
• нуль до клеми N.

Монтаж вентилятора

Витяжка у ванну використовується для вентиляції в закритому приміщенні, де температура навколишнього повітря знаходиться в діапазоні від +1°С до +45°С. Монтаж здійснюють в існуючу витяжну вентиляційну шахту в приміщенні квартири або будинку. Корпус вентилятора кріпиться до поверхні стіни через отвори за допомогою шурупів, які входять в комплект постачання. Допускається використання невеликої ділянки гнучкого або пластикового повітропроводу для з'єднання патрубка вентилятора з витяжним каналом, але завдовжки не більше 0,5 метра.

Якщо вентилятор монтується в стелю, то у такому разі патрубок вентилятора і витяжна шахта з'єднується за допомогою гнучкого або пластикового повітропроводу. Місце з'єднання герметизується герметиком, гнучкий повітропровід додатково фіксується хомутом.

Гарантія

Виробник гарантує нормальну роботу виробу протягом 5 років (60 місяців) з дня продажу товару. Впродовж цього терміну, виробник бере на себе зобов'язання по ремонту виробу в гарантійних випадках.
