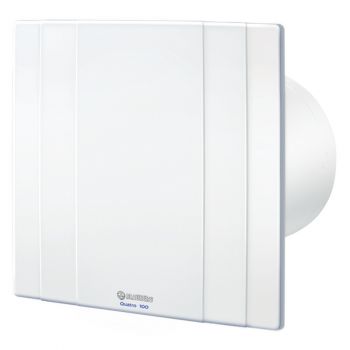

Витяжний вентилятор BLAUBERG Quatro 100 H

Витяжка у ванну з датчиком вологості Blauberg Quatro 100 H для витяжної вентиляції туалету, ванни і кухні з продуктивністю 82 м3/год. Дизайн вентилятора виконаний в стилі мінімалізм. Простота форм і ліній лицьової решітки, нейтральний колір добре вписується в інтер'єр квартири. Крильчатка "схована" за плоскою лицьовою панеллю, видалення повітря робиться через вентиляційну щілину між решіткою та корпусом.

При цьому витяжний вентилятор здатний розвивати хорошу продуктивність і підкреслює стиль дизайну "нічого зайвого" довгим терміном служби, підтверджений гарантією виробника. З точки зору практичності вентилятор може порадувати наявністю двигуна на підшипниках і вбудованого зворотного клапана для відвертання попадання повітря з витяжного каналу в приміщення.

Для контролю вологості використовується вбудований датчик вологості та таймер затримки відключення. Вентилятор може підтримувати рівень вологості від 60 до 90%, значення необхідного рівня встановлюється користувачем.

Відбувається це таким чином. Вентилятор починає працювати від окремого вимикача або автоматично при перевищенні рівня вологості. Коли вентилятор включився, він працює доки рівень вологості не знизиться до виставленого, після чого пропрацює час по таймеру і вимкнеться. Час роботи по таймеру виставляється від 2 до 30 хвилин.

Основні властивості

• Плоска дизайнерська лицьова решітка з міцного інженерного пластику
• У двигуні використовуються підшипники для зменшення шуму і збільшення терміну служби
• Вбудований зворотний клапан
• Може працювати постійно 24 години в добу або включатися періодично
• Використовується для настінного і стельового монтажу
• Простий монтаж і обслуговування
• Гарантія 5 років

Креслення і розміри

Як працює вентилятор з датчиком вологості та таймером

Схема підключення

Підключення вентилятора з окремим вимикачем

Регулювання датчиків робиться обертанням ручки за допомогою пластикової викрутки, яка входить в комплект постачання.

Підключення вентилятора спільне з вмикачем освітлення

Для правильної роботи вентилятора необхідно підвести до вентилятора три дроти:

• один з постійною фазою до клеми L
• один дріт від вимикача з фазою до клеми LT
• нуль до клеми N.

Монтаж вентилятора

Вентилятор витяжний використовується для вентиляції в закритому приміщенні, де температура навколишнього повітря знаходиться в діапазоні від +1°С до +45°С. Монтаж здійснюють в існуючу витяжну вентиляційну шахту в приміщенні квартири або будинку. Корпус вентилятора кріпиться до поверхні стіни через отвори за допомогою шурупів, які входять в комплект постачання. Допускається використання невеликої ділянки гнучкого або пластикового повітропроводу для з'єднання патрубка вентилятора з витяжним каналом, але завдовжки не більше 0,5 метра.

Якщо вентилятор монтується в стелю, то у такому разі патрубок вентилятора і витяжна шахта з'єднується за допомогою гнучкого або пластикового повітропроводу. Місце з'єднання герметизується герметиком, гнучкий повітропровід додатково фіксується хомутом.

Гарантія

Виробник гарантує нормальну роботу виробу упродовж 5 років (60 місяців) з дня продажу товару. Впродовж цього терміну, виробник бере на себе зобов'язання по ремонту виробу в гарантійних випадках.
