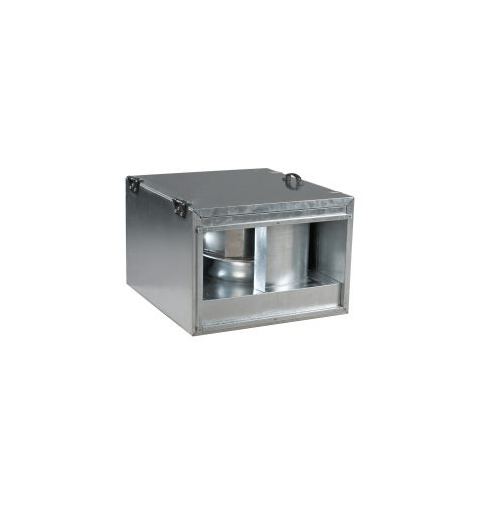

Вентилятор канальний прямокутний Вентс ВКПІ 4Е 500х300

Витяжний вентилятор прямокутний Вентс ВКПІ 4Е 500х300 призначений для використання в системах припливно-витяжної вентиляції. Є канальним, вбудовується в канал перерізом 500х300 мм. У вентиляторі використовується однофазний двигун, при необхідності можливе його регулювання(регулятор замовляється окремо). Максимальна продуктивність цієї моделі складає 1700 м3/год.

Габаритні розміри

Діаграма

Конструкція

Корпус вентилятора Вентс ВКПІ 4Е 500х300 виготовлений з оцинкованої сталі. Моделі ВКПІ мають шар звуко- і теплоізоляції з мінеральної вати завтовшки 50 мм.

Двигун

Використовуються 2-х і 4-х полюсні асинхронні двигуни із зовнішнім ротором, які мають робоче колесо з назад загнутими лопатками, виготовлене з оцинкованої сталі. Для здійснення теплового захисту від перегрівання в обмотку двигуна вбудовані термоконтакти з автоматичним перезапуском або з виведеними клемами для підключення зовнішніх пристроїв захисту(залежить від моделі, див. схеми підключення).

Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.

Регулювання швидкості

Регулювання може бути як плавним, так і ступінчастим, і здійснюється за допомогою симисторного або автотрансформаторного регулятора. Вентилятори можуть підключатися відразу по декілька одиниць до одного регулюючого пристрою, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Для цієї моделі підходить регулятор Вентс РС-1-400 (купується окремо).

Монтаж

Вентилятор канальний прямокутний монтується в розрив прямокутних повітроводів і не вимагають спеціального кріплення, якщо під'єднування здійснюється безпосередньо до них. У разі під'єднування через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.

Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрями потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Подання живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії і технічного обслуговування передбачена технологічна кришка на корпусі вентилятора.
