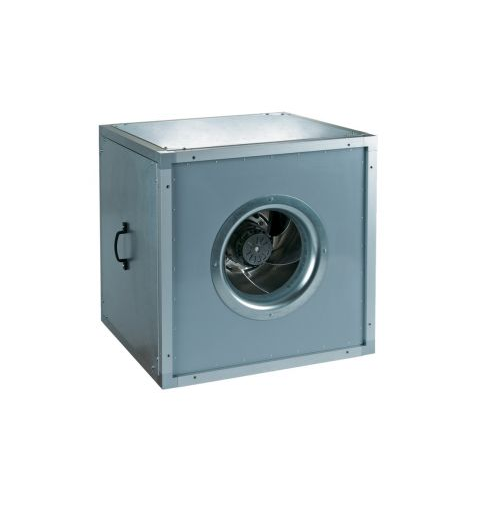

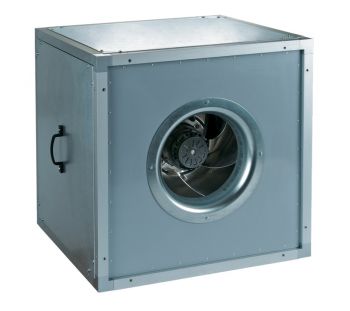

Шумоізольований вентилятор Вентс ВШ 450 4Е

Шумоізольований вентилятор Вентс ВШ 450-4Е з однофазним двигуном для систем вентиляції. Вентилятор може переміщати повітря з температурою в діапазоні від - 40°С до + 70°С і максимальною продуктивністю до 5630 м3/год.

Габаритні розміри

Діаграма

Конструкція

Корпус вентилятора виготовлений з алюмінієвого каркаса, скріпленого алюмінієвими куточками і знімних тепло- звукоізоляційних двошарових панелей з алюмоцинка. В якості ізоляції панелей застосовується негорюча мінеральна вата завтовшки 20 мм. Приєднувальні патрубки, вони ж гнучкі вставки, можуть бути квадратного або круглого перерізу. Патрубки круглого перерізу оснащені гумовими ущільнювачами. Приєднувальні патрубки не входять в комплект постачання, і замовляються окремо!

Двигун

Використовуються двух-, чотирьох- або шестиполюсні асинхронні двигуни із зовнішнім ротором і відцентровим робочим колесом з назад загнутими лопатками. Двигуни мають вбудований тепловий захист для підключення до зовнішнього облаштування захисту. Завдяки застосуванню двигуна з кулькопідшипниками із спеціально підібраною мастильною олією, гарантований малошумний і не вимагаючий обслуговування режим роботи вентилятора.

Регулювання швидкості

Регулювання може бути як плавним, так і ступінчастим і здійснюватися за допомогою тиристорного регулятора або автотрансформатора. Зміни кількості обертів досягається зменшенням підведеної напруги. Об'єм переміщуваного повітря змінюється відповідно до зміни кількості обертів двигуна. Вентилятори можуть підключатися відразу декілька одиниць до одного регулюючого пристрою, за умови, що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора. Регулятори швидкості замовляються окремо.

Монтаж

Канальні вентилятори призначені для монтажу з квадратними або круглими повітропроводами. Приєднання до повітропроводів здійснюється за допомогою гнучкої вставки-перехідника відповідного перерізу. Вентилятори монтуються в розрив повітропроводів. Під'єднуючи вентилятор через гнучкі вставки, необхідно передбачити його кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів. Вентилятор може встановлюватися у будь-якому положенні, відповідно до напряму потоку повітря(стрілкою на корпусі вентилятора). Необхідно передбачати доступ для обслуговування вентилятора.

Варіанти застосування

Варіант застосування вентилятора ВЕНТС ВШ у спортивному залі.

Варіант застосування вентилятора ВЕНТС ВШ у офісному приміщенні.
