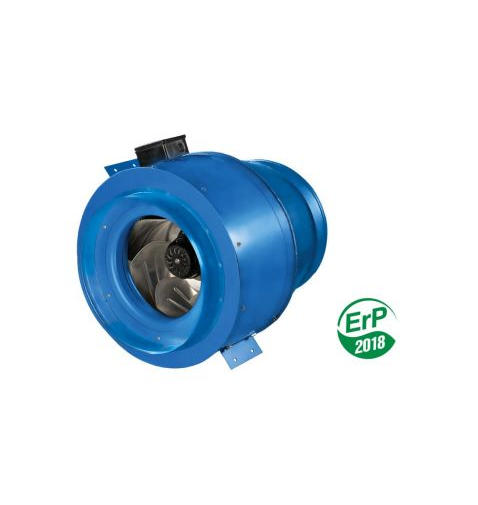

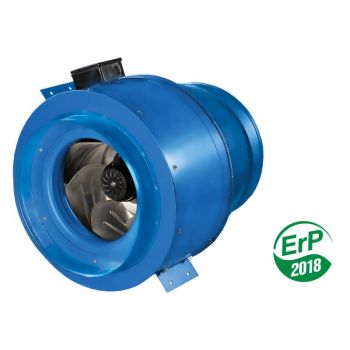

Канальний вентилятор Вентс ВКМС 315 ЕС (бурий короб)

Канальний вентилятор Вентс ВКМC 315 ЕС використовується в системах припливної або витяжної вентиляції для переміщення повітря з температурою в діапазоні від - 25°С до +60°С. Ця модель використовує двигун підвищеної потужності, вентилятор здатний забезпечити максимальну продуктивність 2100 м3/год. Корпус з полімерним покриттям і клас захисту вентилятора дозволяють його встановлювати на вулиці.

Встановлений ЕС-мотор постійного струму із зовнішнім ротором з високим ККД. Використання такого двигуна зменшило на 35% споживання енергії в порівнянні із звичайними моделями.

Габаритні розміри

Діаграма

Конструкція

Корпус виготовлений з оцинкованої сталі з полімерним покриттям, виріб проходить перевірку на герметичність в заводських умовах. Відцентрова крильчатка виготовлена із сталі.

Двигун

Застосовується ЕС-мотор постійного струму із зовнішнім ротором, обладнаний робочим колесом із загнутими назад лопатками. У двигуні використовуються підшипники кочення з ресурсом служби до 40000 годин. Турбіна проходить динамічне балансування для забезпечення точних аеродинамічних характеристик, перевірки якості складання і низького рівня шуму.

Клас захисту двигуна IP 44.

Управління

Вентилятор канальний управляється за допомогою керівного сигналу 0-10 В. При зміні значення цього сигналу, змінюється швидкість обертів крильчатки так, як наслідок, продуктивність вентиляції. Для цього потрібен зовнішній регулятор або контролер з аналоговим виходом 0-10 В.

Регулювання швидкості

Регулювання витрати повітря здійснюється за допомогою регулятора Р-1/010(постачається окремо). Управління вентилятором здійснюється за допомогою зовнішнього керівника сигналу 0-10 В. При зміні значення керівного фактора ЕС вентилятор змінює швидкість обертання.

Регулятор швидкості для вентиляторів з ЕС-мотором Вентс Р-1/010

Управління за допомогою ПК*

Також вмикання, вимикання вентилятора та зміна його продуктивності може здійснюватися за допомогою контролера. Якщо таких вентиляторів у системі вентиляції багато, їх можна об'єднувати в єдину комп'ютерну мережу управління, у тому числі з контролем і адмініструванням через мережу Інтернет.

Програмне забезпечення дозволяє з високою точністю управляти роботою об'єднаних в мережу вентиляторів. На дисплей комп'ютера виводяться усі параметри системи, і при необхідності можна задавати індивідуальний режим роботи для кожного вентилятора в мережі. Це покращує ефективність вентиляції та подовжує термін служби вентиляційної системи.

*програмне забезпечення і контролер в постачання не входить. Об'єднання вентиляторів в групу робиться фахівцями за допомогою будь-якого стороннього ПЗ і контролерів для автоматизації систем вентиляції.

Монтаж

Допускається монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект постачання. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній коробці.

Гарантія

Виготівник встановлює гарантійний термін виробу тривалістю 24 місяці(2 роки) з дати продажу виробу за умови виконання користувачем правил транспортування, зберігання, монтажу та експлуатації виробу.

Приклад монтажу
