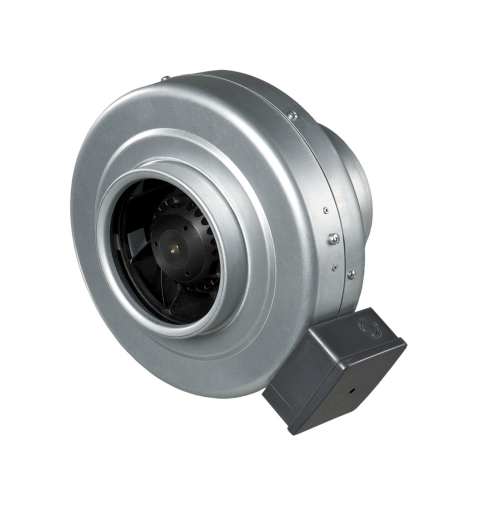

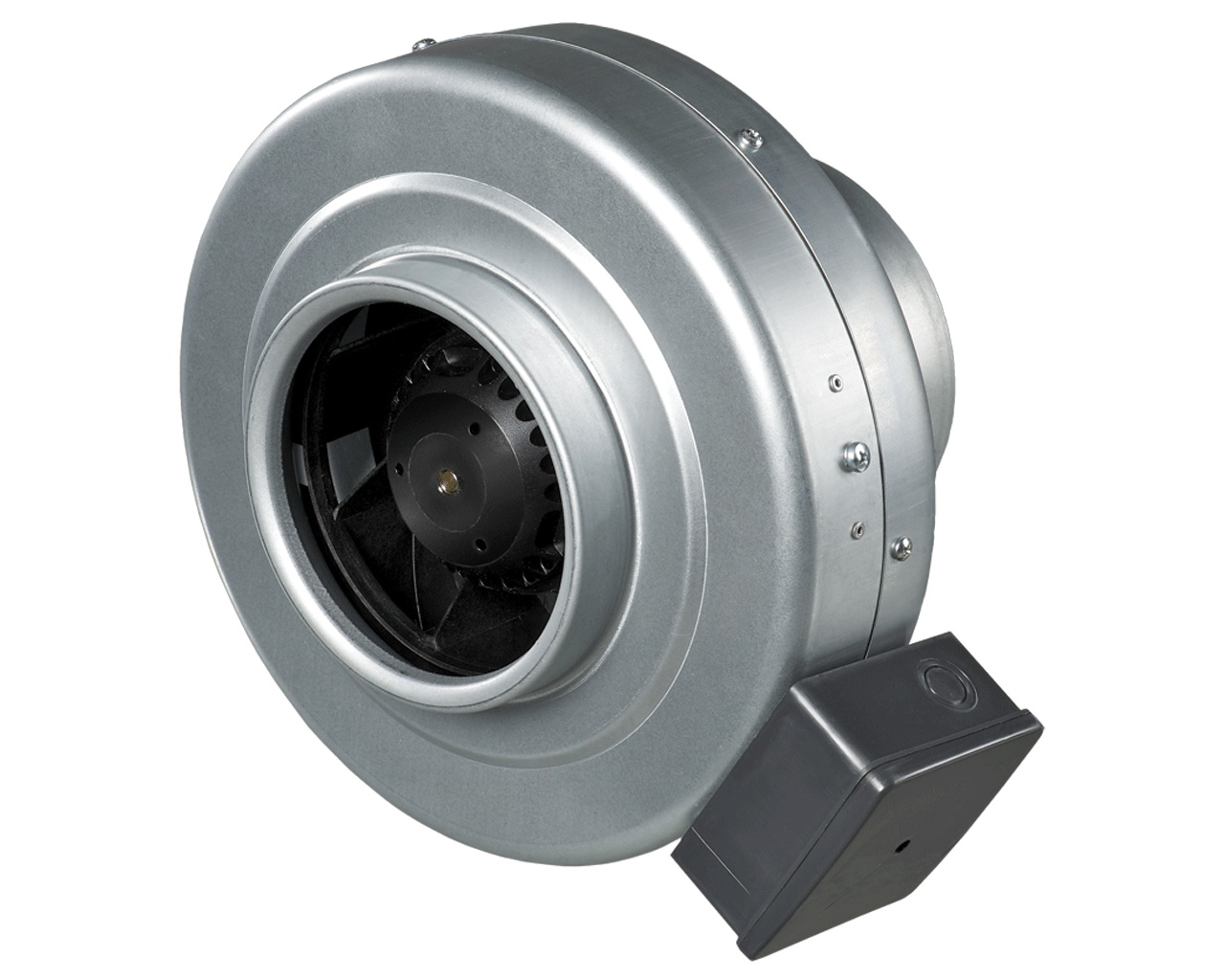

Канальний вентилятор Вентс ВКМц 200 ЕС вер.02

Канальний вентилятор Вентс ВКМц 200 Б призначений для використання в системах припливної або витяжної вентиляції канального типу. Під'єднується до елементів системи діаметром 200 мм. Цей вентилятор виконаний в малошумному виконанні. Максимальна продуктивність цієї моделі 840 м3/год.

Габаритні розміри

Діаграми

Конструкція

Корпус вентилятора виготовлений з оцинкованої сталі. Для зручнішого підключення і використання вентилятор може оснащуватися шнуром живлення з штекером(ВКМц...Р).

Двигун

В вентиляторі використовується однофазний двигун із зовнішнім ротором та відцентровим робочим колесом з назад загнутими лопатками. Двигун оснащений вбудованим тепловим захистом з автоматичним перезапуском. Застосування в двигуні підшипників
кочення забезпечує великий термін експлуатації(40 000 годин). Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.

Регулювання швидкості

Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одночасно по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Можливе використання регулятора швидкості(постачається окремо) РС-1-400

Монтаж

Вентилятор канальний можна встановлювати під будь-яким кутом щодо його осі.. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект постачання. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.

Приклад монтажу вентилятора
