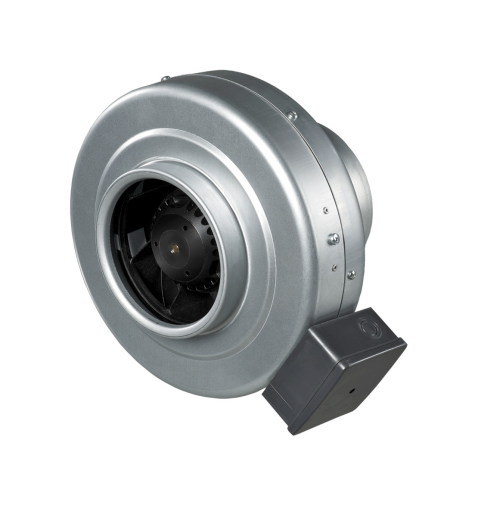

Канальний вентилятор Вентс ВКМц 100 вер.02

Канальний вентилятор Вентс ВКМц 100 призначений для використання у складі припливної або витяжної системи вентиляції. Діаметр підключення повітроводу 100 мм. Максимальна продуктивність вентилятора цієї моделі - 250 м3/год при вільному тиску. Корпус вентилятора виготовлений з оцинкованої сталі. У вентиляторі використовується однофазний двигун, при необхідності продуктивність можна зменшувати регулятором швидкості РС- 1-300(купується окремо). Цю модель може встановлюватися на вулиці, в цьому випадку рекомендується використати козирок над місцем установки вентилятора.

Габаритні розміри

Діаграми

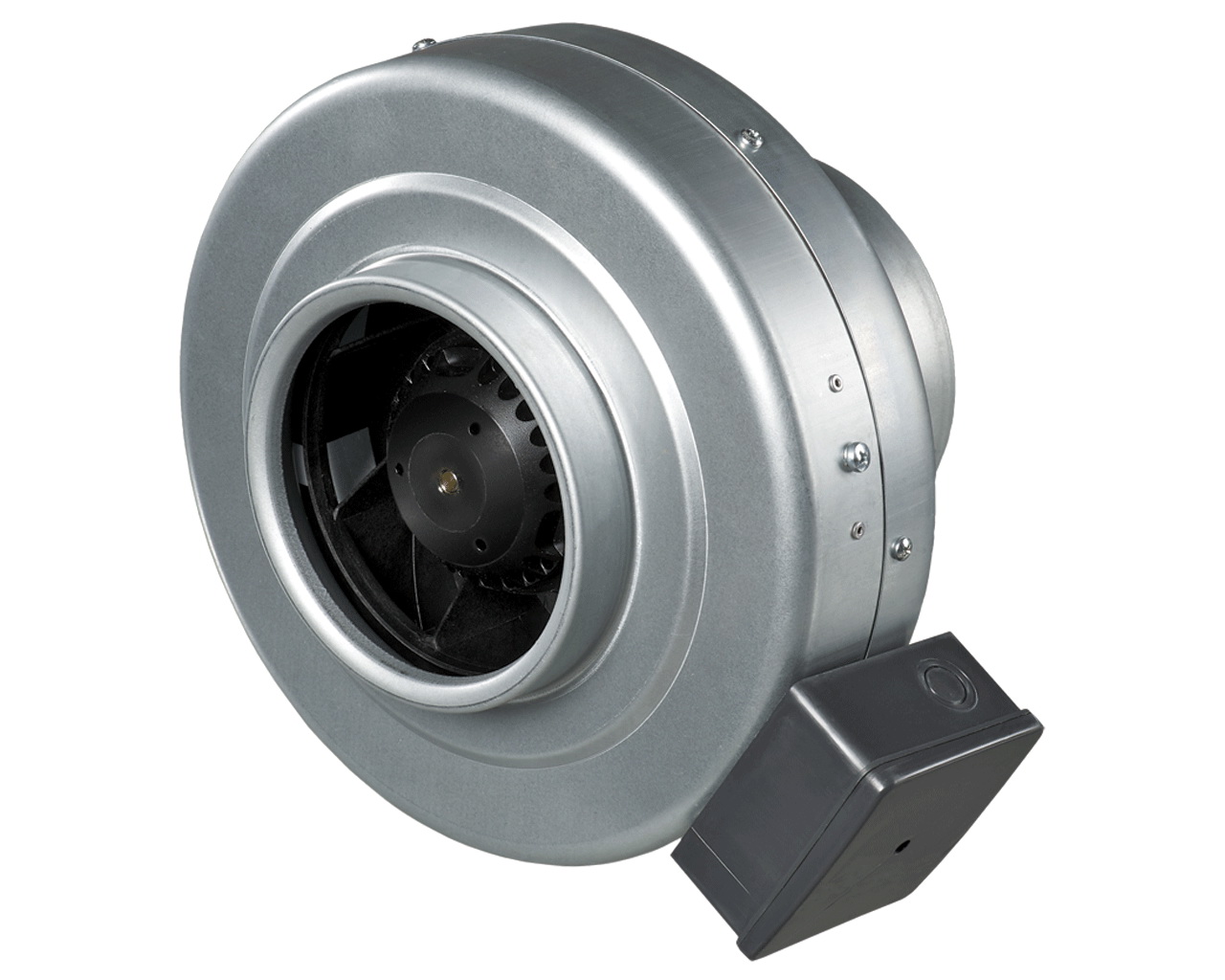

Конструкція

Корпус вентиляторавиготовлений з оцинкованої сталі. Для зручнішого підключення і використання вентилятор може оснащуватися шнуром живлення з штекером(ВКМц...Р).

Двигун

Двигун оснащений вбудованим тепловим захистом з автоматичним перезапуском. Застосування в двигуні підшипників кочення забезпечує великий термін експлуатації(40 000 годин). Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.

Регулювання швидкості

Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одночасно по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

До вентилятора можливе підключення регулятора швидкості(постачається окремо) РС-1-400

Монтаж

Вентилятор канальний можна встановлювати під будь-яким кутом щодо його осі.. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект постачання. Подання живлення на канальний вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.

Приклад монтажу вентилятора
