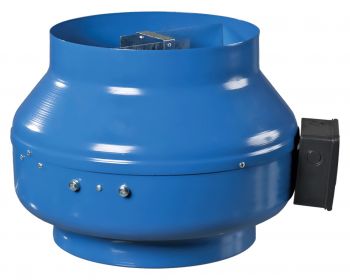

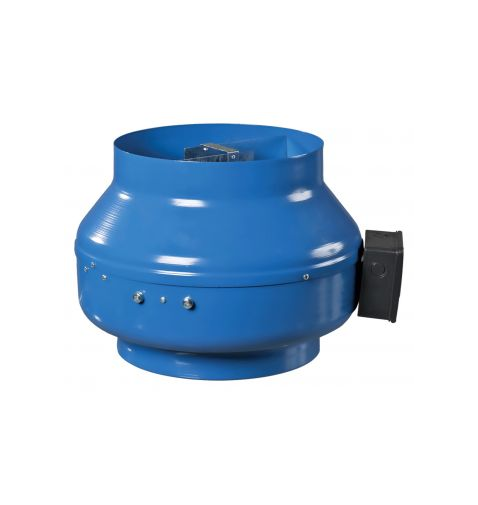

Канальний вентилятор Вентс ВКМ 315 (бурий короб)

Канальний вентилятор Вентс ВКМ 315 є круглим відцентровим вентилятором в металевому корпусі. Максимальна продуктивність - 1400 м3/год. Клас захисту вентилятора і полімерне покриття корпусу дозволяють використовувати вентилятор при зовнішньому монтажі. Вентилятор використовується для переміщення повітря в припливних і витяжних системах з температурою переміщуваного повітря від - 25°С до + 50°С.

У вентиляторі використовується однофазний двигун, можливе регулювання продуктивності вентилятора тиристорним регулятором, який постачається окремо.

Габаритні розміри

Діаграма

Конструкція

Корпус вентилятора виготовлений із сталі з полімерним покриттям.

Двигун

Однофазні двигуни із зовнішнім ротором оснащені відцентровим робочим колесом з назад загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Для деяких типоразмеров доступна версія двигуна з потужнішими характеристиками(ВКМС).

Двигуни забезпечені підшипниками кочення для більшого терміну експлуатації(40 000 годин). Для досягнення точних характеристик, безпечної роботи і низького рівня шуму кожна турбіна проходить динамічне балансування. Клас захисту двигуна IP 44.

Регулювання швидкості

Плавне або ступінчасте регулювання і здійснюватися за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися відразу по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Можливе використання регулятора РС-1-400(купується окремо)

Монтаж

Вентилятор канальний можна монтувати під будь-яким кутом відносно його осі. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект постачання. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.

Приклад монтажу

На малюнку зображена схема витяжної вентиляції на базі вентилятора ВКМ. Для видалення повітря з приміщення залу кафе використовується мережа витяжних повітроводів, круглих граток(анемостатів), шумоглушник для зменшення рівня шуму від системи вентиляції, зворотний клапан(не зображений на схемі), гнучкі вставки.

У зовнішній стіні виконаний отвір діаметром 315 мм для виведення витяжного повітроводу на вулицю вище за покрівлю будівлі. У приміщення заходить повітропровід. Між вентилятором і зовнішньою стіною встановлюється зворотний клапан КОМ 315. Вентилятор до повітроводів під'єднується через гнучкі вставки ВВГ 315, які запобігають передачі вібрації від вентилятора мережі повітроводів. Між мережею повітроводів і вентилятором встановлюється шумоглушник СР 315/900, якій знижує рівень шуму в повітропроводах від вентилятора. Повітря видаляється через чотири анемостати А 200 ВР, встановлених на повітроводах. Регулювання витрати повітря, що видаляється з приміщення на кожній гратці, регулюється шляхом обертання тарілчастого клапана анемостата.

Якщо вентилятор планується використовувати як припливний, необхідно передбачити фільтрацію повітря і його нагрів в холодний період року. Для цього завдання використовують фільтр і нагрівач. Фільтри можуть бути касетними або кишеньковими. Регулювання потужності електричного нагрівача виконує система автоматики або вбудований блок управління нагрівом(серія електричних нагрівачів Вентс НК...У).
