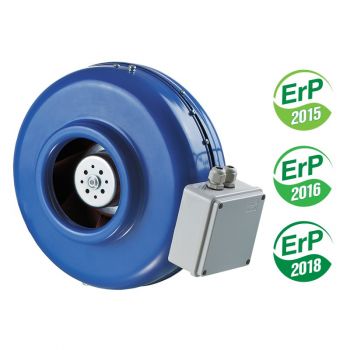

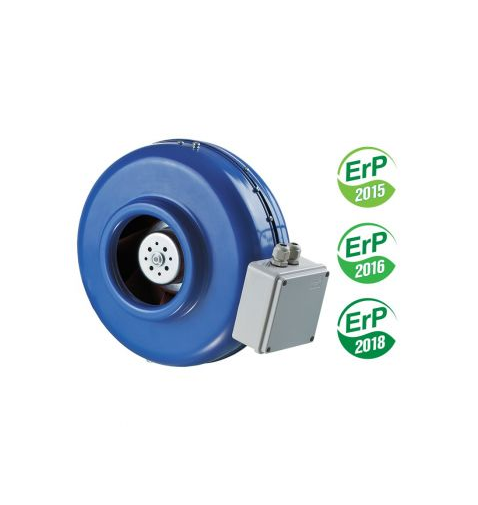

Канальний вентилятор Вентс ВКМ 150 ЕС (бурий короб)
В наявності
| Спосіб доставки | Термін | Вартість | |
|---|---|---|---|
|
Нова Пошта
У відділення та кур’єром
|
1-5 днів | За тарифими перевізника |
|
Самовивіз
З пунктів видачі
|
1 день | Безкоштовно |
Гарантія на електричні комплектуючі та двигуни — від 90 днів за умови надання документа, що підтверджує покупку даного товару.
Гарантія на інші запчастини — 14 днів.
| Виробник | Vents |
| Бренд | Vents |
| Країна виробник | Україна |
| Споживана потужність, Вт | 98 |
| Споживаний струм, А | 0,73 |
| Напруга живлення, В | 230 |
| Частота електроживлення, Гц | 50 |
| Частота обертання, об/хв | 2800 |
| Витрата повітря, м3/год | 620 |
| Рівень звукового тиску, дБА | 47 |
| Маса, кг | 4,17 |
| Захист, IP | IPX4 |
| Тип матеріалу | Сталь |
| Параметр встановлення | Настінний |
| Стан | Новий |
| Гарантійний термін, міс | 24 |
Канальний вентилятор Вентс ВКМ 150 ЕС використовується в системах припливної або витяжної вентиляції для переміщення повітря з температурою в діапазоні від - 25°С до +60°С. Вентилятор здатний забезпечити максимальну продуктивність 620 м3/год. Корпус з полімерним покриттям і клас захисту вентилятора дозволяють його встановлювати на вулиці.
Встановлений ЕС-мотор постійного струму із зовнішнім ротором з високим ККД. Використання такого двигуна зменшило на 35% споживання енергії в порівнянні із звичайними моделями.
Габаритні розміри
| Розміри | ∅D | ∅D1 | H | B | B1 | L | L1 | L2 | L3 |
| мм | 149 | 305 | 365 | 360 | 320 | 220 | 25 | 25 | 30 |
Діаграма
Конструкція
Корпус виготовлений з оцинкованої сталі з полімерним покриттям, виріб проходить перевірку на герметичність в заводських умовах. Відцентрова крильчатка виготовлена із сталі.
Двигун
Застосовується ЕС-мотор постійного струму із зовнішнім ротором, обладнаний робочим колесом із загнутими назад лопатками. У двигуні використовуються підшипники кочення з ресурсом служби до 40000 годин. Турбіна проходить динамічне балансування для забезпечення точних аеродинамічних характеристик, перевірки якості складання і низького рівня шуму.
Клас захисту двигуна IP 44.
Управління
Вентилятор канальний управляється за допомогою керівного сигналу 0-10 В. При зміні значення цього сигналу, змінюється швидкість обертів крильчатки так, як наслідок, продуктивність вентиляції. Для цього потрібен зовнішній регулятор або контролер з аналоговим виходом 0-10 В. Підключення вентилятора здійснюється згідно зі схемою підключення нижче.
Регулювання швидкості
Регулювання витрати повітря здійснюється за допомогою регулятора Р-1/010(постачається окремо). Управління вентилятором здійснюється за допомогою зовнішнього керівника сигналу 0-10 В. При зміні значення керівного фактора ЕС вентилятор змінює швидкість обертання.
Регулятор швидкості для вентиляторів з ЕС-мотором Вентс Р-1/010
Управління за допомогою ПК*
Також вмикання, вимикання вентилятора та зміна його продуктивності може здійснюватися за допомогою контролера. Якщо таких вентиляторів у системі вентиляції багато, їх можна об'єднувати в єдину комп'ютерну мережу управління, у тому числі з контролем і адмініструванням через мережу Інтернет.
Програмне забезпечення дозволяє з високою точністю управляти роботою об'єднаних в мережу вентиляторів. На дисплей комп'ютера виводяться усі параметри системи, і при необхідності можна задавати індивідуальний режим роботи для кожного вентилятора в мережі. Це покращує ефективність вентиляції та подовжує термін служби вентиляційної системи.
*програмне забезпечення і контролер в постачання не входить. Об'єднання вентиляторів в групу робиться фахівцями за допомогою будь-якого стороннього ПЗ і контролерів для автоматизації систем вентиляції.
Монтаж
Допускається монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект постачання. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення та установка повинні виконуватися згідно з інструкцією й електричною схемою, вказаною на клемній коробці.
Гарантія
Виготівник встановлює гарантійний термін виробу тривалістю 24 місяці(2 роки) з дати продажу виробу за умови виконання користувачем правил транспортування, зберігання, монтажу і експлуатації виробу.
Приклад монтажу
