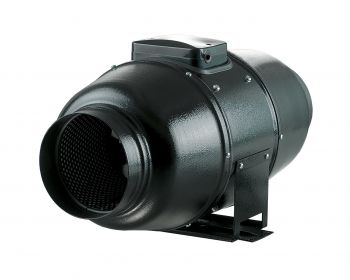

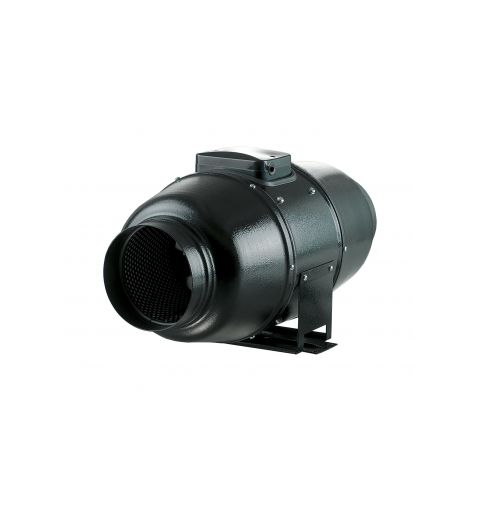

Канальний вентилятор Вентс ТТ Сайлент-М 250

Канальний вентилятор Вентс ТТ Сайлент-М 250 призначений для використання в системах вентиляції. У цій моделі використовується шумоізоляція корпусу, що дозволяє використовувати вентилятор для вентиляції приміщень, де потрібен мінімальний рівень шуму. Вентилятор обладнаний однофазним багатошвидкісним двигуном. Максимальна продуктивність до 1330 м3/год. З'єднується з повітропроводами діаметром 250 мм.

Конструкція

Корпус вентилятора виготовлений з конструкційної сталі з полімерним покриттям. Усередині в корпусі використовується перфорація, яка пропускає звукові хвилі, направляючи їх під певним кутом на шар шумопоглинаючого матеріалу. Шумо- і теплоізоляція корпусу виконані з шару мінеральної вати завтовшки 50 мм. Спеціальна перфорація корпусу і шумопоглинаючий матеріал забезпечують загасання звуку в широкому діапазоні частот. Внутрішній корпус і крильчатка робляться з високоякісного і міцного пластика.

Завдяки конічній формі крильчатки і спеціально спрофільованими лопатями, кругова швидкість повітряного потоку збільшується, забезпечуючи більш високий тиск і продуктивність в порівнянні із звичайними осьовими вентиляторами. Дифузор, спеціально спроектована крильчатка і випрямляючий апарат на виході корпусу вентилятора, розподіляють повітряний потік таким чином, що забезпечується оптимальне поєднання характеристик - висока продуктивність і збільшений тиск при низькому рівні шуму. Вентилятор канальний оснащений зовнішньою герметичною клемною коробкою для підключення електроживлення. Для герметичного з'єднання з повітропроводами приєднувальні патрубки вентилятора забезпечені гумовими ущільнювачами.

Двигун

Застосовуються однофазні високоефективні двошвидкісні мотори з низьким енергоспоживанням. Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками. Підшипники кочення забезпечують тривалий термін служби(близько 40 000 годин безперервної роботи). Клас захисту двигуна - IP X4.

Регулювання швидкості

Управління двошвидкісним двигуном здійснюється за допомогою зовнішнього перемикача швидкостей(отримується окремо). При необхідності плавного регулювання швидкості можна застосовувати регулятор РС-1-400, підключивши його до клеми максимальної швидкості двигуна.

Якщо потрібне ступінчасте регулювання швидкості, то підійде регулятор П2-1-300. З його допомогою також можна, окрім регулювання продуктивності вентилятора, одночасно включати або вимикати освітлення.

Можливе також використання регулятора швидкості Вентс П2-10  клавішного типу.

Габаритні розміри

Діаграма аеродинамічних характеристик

Приклад монтажу вентилятора

Приклад 1: Установка вентилятора у витяжній системі ванної кімнати

Приклад 2: Установка вентилятора у складі витяжної системи офісного приміщення

Приклад 3: Установка двох вентиляторів паралельно для збільшення продуктивності у витяжній системі складського приміщення
