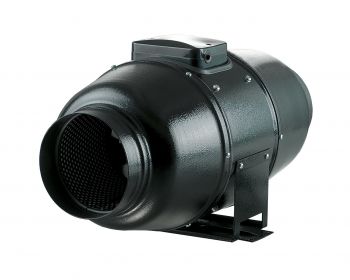

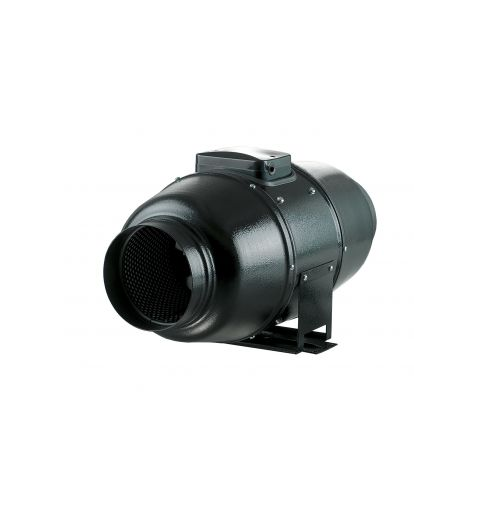

Канальний вентилятор Вентс ТТ Сайлент-М 125 ЕС

Канальний вентилятор Вентс ТТ Сайлент-М 125 ЕС застосовується для систем вентиляції, здатний забезпечити продуктивність 450 м3/год. Під'єднується до повітропроводів або інших елементів вентиляції з діаметром 125 мм. Корпус виготовлений зі сталі, внутрішня частина ізольована мінеральною ватою з товщиною 50 мм. Максимальна температура повітря, яке може переміщувати вентилятор, не повинна перевищувати 55°С.

Ця серія обладнана високоефективними ЕС-двигунами постійного струму, що дозволяє дуже точно регулювати продуктивність.

Габаритні розміри

Графік продуктивності

Конструкція

Вентилятор канальний складається із зовнішнього металевого корпусу, внутрішнього перфорованого з пластику та крильчатки. Зовнішня частина оброблена полімерним покриттям. Внутрішній простір корпусу ізольований мінеральною ватою для поглинання звукового тиску і зменшення втрат тепла. Перфорація внутрішньої частини корпусу дозволяє поліпшити характеристики шумозаглушування.

Крильчатка виробляється з інженерного міцного пластику, стійкого до зносу.

Для переміщення повітря застосовується крильчатка змішаного типу конічної форми. Завдяки аеродинамічній формі цей тип вентиляторів здатний розвивати більш високий тиск, ніж звичайні осьові вентилятори.

Підключення живлення робиться через зовнішню герметичну коробку на зовнішній стороні корпусу.

Двигун

Використовується ЕС-двигун постійного струму. Такий клас устаткування нині є останнім поколінням двигунів для систем вентиляції.

Переваги ЕС-моторів :

• поліпшені характеристики продуктивності та тиску
• підвищений ККД до 90%
• можливість дуже точного регулювання швидкості в усьому діапазоні.

Як управляти

Управління вентилятором здійснюється за допомогою керуючого сигналу 0-10 В. При зміні значення цього чинника вентилятор змінює швидкість обертання і продуктивність.

Тобто для включення й управління такого вентилятора потрібний:

• зовнішній регулятор швидкості або контролер з аналоговим виходом 0-10 В.

Регулятор може:

• включати вентилятори
• вимикати вентилятор
• плавно регулювати продуктивність вентилятора

Регулятор Вентс Р-1/010 постачається окремо.

Управління за допомогою ПК*

Вентилятори можна об'єднувати в єдину комп'ютерну мережу управління, у тому числі з контролем і адмініструванням через мережу Інтернет. Програмне забезпечення дозволяє з високою точністю управляти роботою об'єднаних в мережу вентиляторів. На дисплей комп'ютера виводяться усі параметри системи, і при необхідності можна задавати індивідуальний режим роботи для кожного вентилятора в мережі.

*програмне забезпечення і контролер в постачання не входить. Об'єднання вентиляторів в групу робиться фахівцями з КВПіА за допомогою будь-якого стороннього ПЗ і контролерів для автоматизації систем вентиляції.

Як встановлювати

Встановлюється в приміщення з температурою навколишнього повітря від +1°С до 45°С. Можна встановлювати горизонтально або вертикально. Вентилятор використовується при підключенні повітропроводів з двох сторін.

З кожною зі сторін необхідно дотримуватися довжини прямої ділянки не менше 4хD, де D - це діаметр патрубка.

Порядок монтажу

Розмітити отвори під кронштейн на поверхні в місці установки

Підвести кабель живлення до місця установки

Прикріпити вентилятор за допомогою шурупів до поверхні

Під'єднати з кожного боку повітропровід або інший елемент системи вентиляції через гнучку вставку.

Гарантія

Виробник визначив гарантію на цю серію устаткування тривалістю 5 років (60 місяців) з моменту продажу через роздрібну мережу. Гарантія дійсна за умови виконання споживачем правил транспортування, експлуатації, монтажу, зберігання виробу. Детальна інформація про гарантійні зобов'язання вказана в паспорті виробу.
